产品介绍

充值机是一卡通管理系统中消费子系统的重要组成部分，传统的充值机在消费管理系统中一般采用现金充值，把充值的金额写入感应IC卡中，通过现金结算的方式来统计充值收入情况，这种传统的充值机需要安排操作人员来手动操作，当然操作人员不在服务时间内是没有办法充值的，不能满足大部分用户全天候充值的时间段。在用户提出各种需求的情况下，我司提出了自助充值一体机，用户可以使用现金自助充值，没有带现金的情况下也可以使用微信或支付宝扫描付款码给感应IC卡自助充值。

自助充值设备终端是集自助查询、充值、打印于一体的自助服务产品，解决了用户自助充值业务。设备采用17寸液晶红外触摸显示屏，充值金额触摸输入，多媒体操作界面，广泛应用于各类消费场所，利用自助查询支付及智能管理功能，为用户提供便捷感应卡充值的一种自助服务终端设备。实现一卡通持有人通过自助充值终端完成从现金自助充值到一卡通系统的充值过程。本自助充值机采用大堂式设计，提供7×24小时无人值守的自助充值、余额查询等服务，方便使用者自助式操作，为持卡人提供极大的便利，同时大幅的降低了人工充值的压力和成本，较大程度提升了用户自助服务体验。

自助充值一体机用户使用简单方便，用户持卡在自助终端上刷卡显示自己的感应卡信息，自由选择要充值的金额或手动输入自己要充值的金额，然后在选择要支付的方式，支付方式有三种付款方式，用户可以选择现金支付、微信支付或支付宝支付方式。如果选择现金支付需要把纸币放入现金纸币识别槽，可以放入目前市场流通的1-100元面额的纸币，不找零。如果用户没有带现金纸币，也可以选择微信或支付宝的支付方式来完成自助充值服务，系统自动生成付款码，用户手机打开微信或支付宝扫描付款码完成支付，并且屏幕提示支付成功，整个过程无人值守。本设备采用TCP/IP网络通讯，需要与管理电脑在同一个局域网内，同时也需要实时连接外网，充值机里的每一条充值记录都会实时上传到管理中心。本系统广泛应用于校园、企业、政府机关的食堂、超市、美食城、会所、游乐园等内部收费的场合，实现交易和结算的电子化、智能化，提高用户的管理效率和管理手段，是校园、企业一卡通的主要组成部分。

产品特性

■大堂柜式设计

设备整机大堂柜式设计结构，金属机柜，冷扎钢板，坚硬厚实，不变形。高度设计合理方便所有用户操作。

■触摸液晶屏显示

17寸红外触摸液晶彩屏显示，界面大方高端，可设置单位名称、LOGO等详细广告信息，给操作者提供更智能人性化功能体验。

■通讯方式

设备采用TCP/IP网络通讯，支持跨网段、跨网关网络连接，网络传输稳定可靠，标准TCP/IP通讯协议设计，使得跨网段、跨网关，复杂环境的网络连接轻松实现，适合在复杂的网络环境中使用。选用TCP/IP通讯方式，运行稳定，方便设备扩展和系统升级，不存在终端数量的限制，只需要扩展网络端口即可无限增加系统终端，支持数据高速、实时上传。

■充值查询一体使用

感应IC卡自助现金、微信/支付宝充值，现金充值能识别所有面值人民币，智能化操作界面，应用系统完善，简单、方便，还可查询感应IC卡信息，实现充值、查询一体化使用，功能强大。

■微信或支付宝扫描二维码充值

在选择微信支付或者支付宝支付的时候，系统自动生成付款二维码，用手机微信或支付宝扫描付款码，即可直接从微信或者支付宝上扣除金额，自动充值到感应IC卡上。

■17寸液晶触屏操作

采用17寸液晶显示器，红外触摸屏，清晰明了，大气高档。智能化触屏操作界面，操作引导系统全面，简单方便，采用友好人机交互界面设计，为系统提供强大的硬件平台。

■无人值守，不间断服务

提供无人值守7×24小时不间断服务，全自助服务，用户可以自助查询个人信息和余额，余额不足，可以使用自助现金充值，还可以使用支付宝、微信自助付款充值，管理方便。

■自助现金充值服务

可自助完成现金充值功能，当用户卡上的金额不足时，用户凭非接触式感应IC卡在自助充值机上使用纸币给感应IC卡充值金额，现金支付支持10元、20元、50元、100元人民币识别，不找零，方便使用者自助式操作。

■进口纸币识别模块

加拿大进口CASHCODE纸币识别模块，成熟、安全、稳定的纸币识别，可识别目前市场流通的10、20、50、100元面额的纸币，可验证真假钞票，假钞自动吐出，面额种类支持自由设置。

■钱仓容量大

钱仓双锁设计，钞箱容量达800张100元的新钞，总共约8万元的纸币容量，安全可靠。

■微信扫码充值服务

充值时选择微信支付，可生成微信付款二维码，扫描即可从微信账号进行支付。

■支付宝扫码充值服务

充值时选择支付宝支付，可生成支付宝付款二维码，扫描即可从支付宝账号进行支付。

■查询功能

用户刷卡可自助查询个人信息包括姓名、卡号、余额、有效期、卡状态等信息。

■打印机服务

充值操作后，支持凭条打印功能，高速热敏打印机，自动切纸，支持热敏纸宽度80mm，纸卷直径12mm，热敏纸没有了或者卡纸了打印机自动报警提示。

技术参数

充值操作流程图

1）自助充值机主界面图

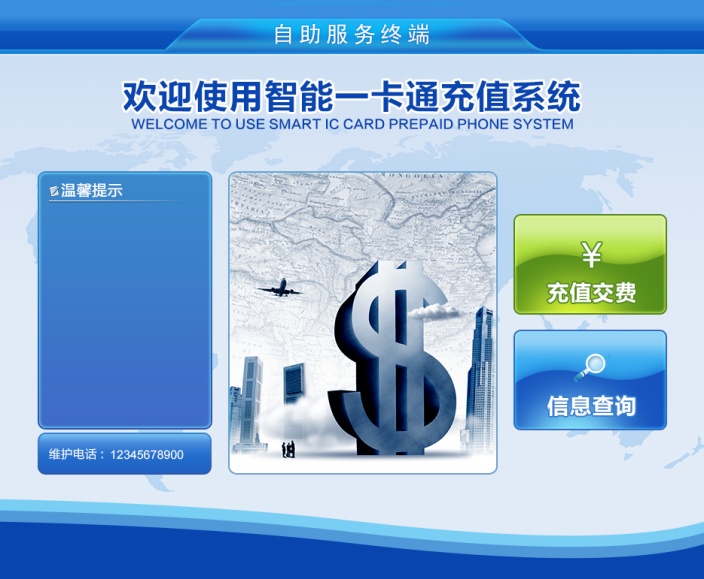

图1--自助充值机主界面图

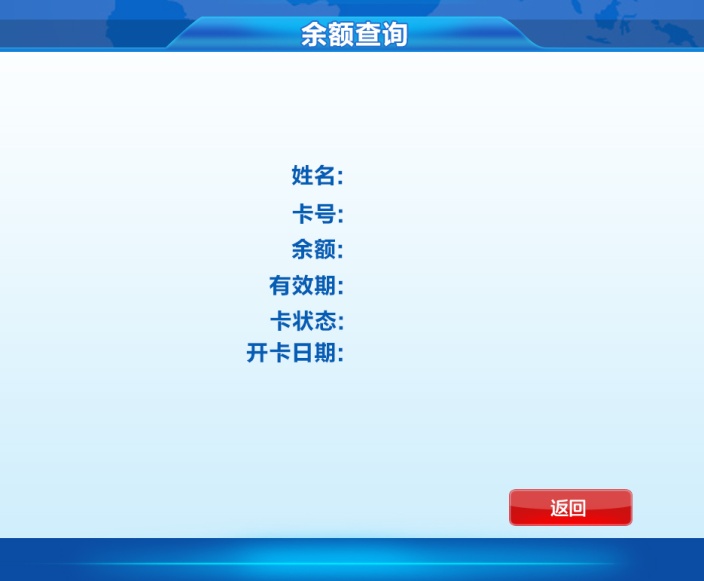

图2--余额查询界面图

2）充值的支付方式选择界面图

图3--充值的支付方式选择界面图

3）现金充值操作流程图

图4--现金充值操作流程图

4）微信充值界面图

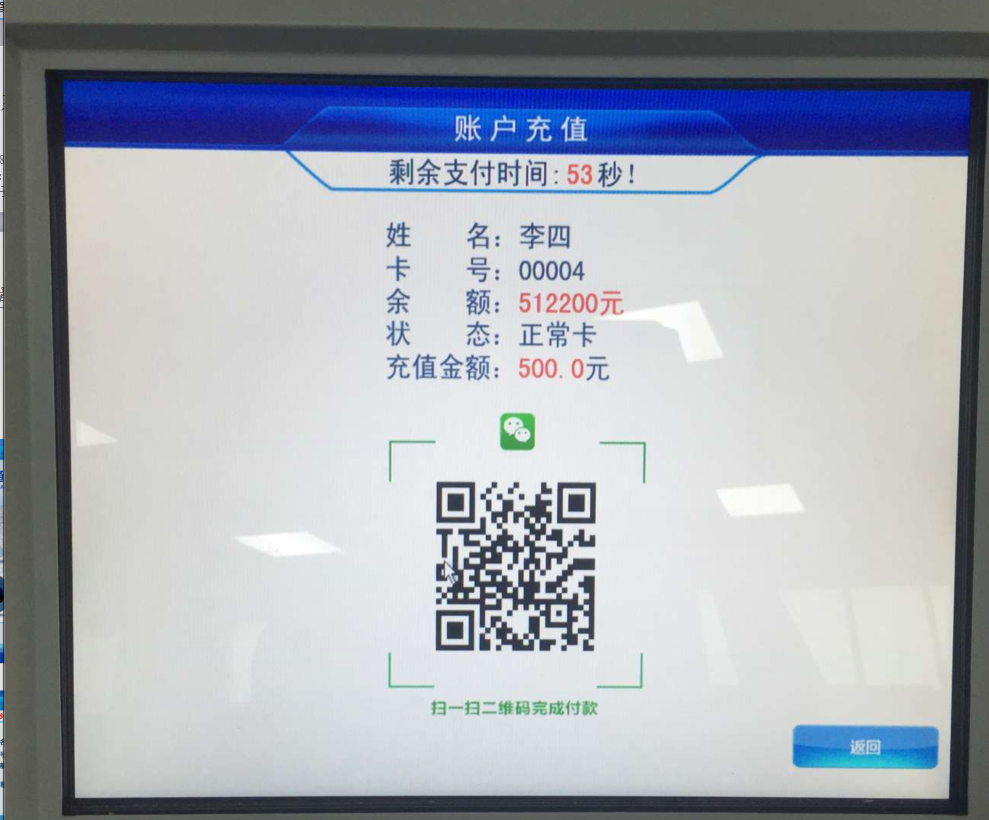

图5--微信充值界面图

5）支付宝充值界面图

图6--支付宝充值界面图

设备联网通讯示意图

图7--设备联网通讯示意图
