产品名称S100 U盘网络型感应IC卡消费机
产品型号S100
突出特点暂无信息
相关视频暂无信息
  • 产品介绍
  • 产品特性
  • 技术参数
  • 产品图示
  • 其他
  • 产品介绍
    S100 U盘网络型感应IC卡消费机采用第四代感应卡技术,是杭州华星于2009年10月推出的一款集消费功能、出纳(充值)功能、补贴功能于一体的消费机,客户可自行切换。该产品为业内第一款具有生物识别功能的消费机,指纹与射频卡结合,射频卡进行消费,指纹进行身份确认,使得消费更加安全保密,消除卡丢失后所带来的隐患。采用欧美流线型设计风格,内置Linux操作系统,采用标准的TCP/IP通讯协议,可实现跨网段、跨网关联网,同时可选配WIFI/GPRS功能,实现无线网络通讯,内置Web Server等功能,支持跨网段异地使用功能。设备标配多个USB口,可用U盘下载数据,为不方便联网的客户下载数据提供便利,同时可外接指纹仪、扫描枪、打印机,实现指纹身份确认、多个状态选择、数据打印等功能。内置7.4V2000mAh锂离子电池,高效保障数据可靠和客户断电后可正常工作。使用并行高速32位嵌入式RSIC芯片,率先在业内使用了双重数据保护功能,也就是说在设备上存储一份,同时自动在外接存储器上保存一份。该产品严格按照国际标准设计,使用RoHS元器件,通过了多项安全测试。该产品可实现消费功能/出纳(充值)功能/补贴功能之间的切换,为客户的使用带来便利。系统强大的功能将在行业重新树立标准,包含了多项生物识别(包括后续的面部识别)的选项,甚至于使用生物识别安全认证查询等功能,该系统使用了国际流行的SSR自助式设计理念,顾客可以自行查询/充值/打印,该系统不仅限于在企业餐厅使用,更可以在健身房/阅览室/小超市/自助报厅等场合使用。数据库兼容杭州华星指纹和一卡通考勤及门禁管理的大数据库管理功能。
    S100 U盘网络型感应IC卡消费机在杭州华星感应IC卡消费机的编列中属第四代消费机,中高端感应IC卡消费机,产品外形、电路、功能较前面三代机型有着多项重要升级;广泛应用于校园、企业、政府机关的食堂、超市、会所等内部收费的场合,实现交易和结算的电子化、智能化,提高用户的管理效率和管理手段,是校园、企业一卡通的最主要组成部分。
  • 产品特性

    ■产品技术先进

    采用MIFARE1非接触式IC卡,保密性、兼容性和可扩展性强。固件采用并行高速32位嵌入式RSIC芯片,性能优越。开发平台采用LINUX操作系统,管理软件架构采用C/S结构,后台数据库兼容SQL ServerMysql数据库。系统可联机实时消费也可脱机消费,脱机消费即管理电脑无需开机,由消费机存储消费数据。内嵌指纹识别技术,可设定在VIP消费、大额消费、特殊消费时进行指纹验证确认,无须记忆密码,按指纹即可消费,同时消除卡丢失后所带来的隐患。支持指纹+卡、卡+密码等多种消费模式。

    ■设备存储容量大

    每台消费机可处理3万张卡片,存储3000枚指纹容量,3万条黑名单容量,最大记录容量10万条(随着指纹数增多,相应的记录容量有所减少)。存储快满时,会进行报警提示。

    ■设备结构性好

    128×64四行显示背光液晶屏,超大LCD双屏液晶显示,双键盘操作,带背光,方便使用者和操作者。双面八位数字液晶显示(最大可充值至12157520.92元整,最多一次性存款、消费9999999元整,不能透支。)

    可靠性高

    高可靠电路设计,数据存储采用NVSRM芯片,停电数据长久保存,芯片内含电压自动检测保护电路,遇电压不稳定,可以保护数据不丢失或错乱;采用高可靠的上电复位电路,确保系统工作正常后,方可读写存储芯片中的数据,确保数据万无一失。系统软件具有数据备份和数据恢复功能。

    报警功能

    存储快满时,会进行报警提示。对于非法卡、挂失卡、注销卡、余额不足卡、超次卡、消费超额卡,不仅不能消费,而且刷卡时终端会进行报警及代码提示。黑名单卡会进行语音报示。

    RESET复位功能

    当消费机出现通讯故障,可以在此手动复位。用直径小于2MM工具插入复位孔并点按Reset键,按住时间不要超过2秒,此时消费机将重新启动。

    ■设备内嵌LINUX操作系统

    由于设备内嵌Linux操作系统,网络传输稳定可靠,每一台设备均有合法授权的唯一MAC地址,适合在复杂的网络环境中使用。

    ■标配TCP/IP网络接口,支持跨网段、跨网关网络连接

    稳定的基于Linux系统的标准TCP/IP通讯协议设计,使得跨网段、跨网关,复杂环境的网络连接轻松实现。

    ■可方便进行远程数据管理

    使用TCP/IP通讯方式可远程管理到局域网或广域网(VPN虚拟局域网)内的任何一台机器,使用U盘通讯方式可方便地进行脱机数据采集与管理。

    USB接口功能

    用来上传下载数据,连接如U盘、打印机、条码枪、指纹采集仪(URU)等。U盘管理:下载用户名单、上传用户名单、下载指纹数据、上传指纹数据、下载消费记录(注:随机器类型变化)、上传卡类记录、上传商品记录等。

    ■可设置消费密码

    当卡类资料下载到消费机上,持卡人持卡消费时,当刷卡的范围超出了该卡对应的卡类别信息设置时,消费机会提示并拒绝消费。如果想继续消费,持卡人需要输入卡密码。

    ■后备电池

    消费机内置后备电池,电源多级稳压,抗干扰能力强,标配7.4V 2000mAh后备锂电池,保证断电后可正常工作3小时。

    ■丰富灵活的消费模式

    支持定值、金额、键值、计次、计时、商品、记账七种消费模式,可自由切换。支持脱机和实时消费。

    ■定值模式:定值消费,按照设定的定额,无须操作,刷卡即扣款,消费金额以消费机上定值金额为准,刷卡按定值金额进行扣款写卡。机器处于定值消费模式且启用了分段定值后,当持卡人刷卡消费时,机器会根据当前时间段对应的金额自动扣款。如果没有启用分段定值功能,当持卡人刷卡消费时,机器会根据定值金额自动扣款。机器加载了固定时间段和批次时间段设置后,当持卡人刷卡消费时,如果刷卡的时间不在固定时间段或批次时间段设置的时间范围内,机器会提示并拒绝消费。如果固定时间段并没有设置时间,则持卡人24小时都可以刷卡。

    ■金额模式:通过键盘自由输入消费金额,消费金额从键盘上按数字和小数点,[确认]键后进行扣款写卡,支持金额相加操作。

    ■键值模式:消费键盘上数字组合代表一个消费金额,按照数字组合对应的金额扣款。通过键盘输入,对应相应键盘键值金额,按[确认]键后进行扣款写卡,支持多键相加操作。最多可设置99种数字组合编号。

    ■计次模式:刷卡消费,不从卡上扣金额,只储存消费记录,刷卡时可显示每天的消费次数,消费金额以餐别中设置的金额×消费机设置的次数为准。

    ■计时模式:开始的时候在消费机上刷一次卡,结束的时候在消费机上再刷一次,通过计算两次刷卡的时间差,计算消费金额进行扣款写卡。消费机消费模式为计时模式时,第一次刷卡时机器会开始计时,再次刷卡时机器会结束计时并统计两次刷卡之间的时间差,机器会自动根据统计的时间差和计时设置算出应扣的金额并实时扣款。当刷卡终端上显示统计时间和费用后,方可离开,否则系统将会继续扣款。通过实时消费来控制。

    ■商品模式:也称品种模式,品种编码为1-4位弹性编码。通过键盘输入商品编号或通过条码仪扫描商品,按[确认]键进行扣款写卡,支持多商品金额相加。在消费时直接输入品种代码和数量,可以连续输入多种品种和数量,同时支持条码,最后累加多少钱扣除。同时在采集数据时能将品种编码采集出来,以便于品种的统计,同时支持退货。品种设置要先下载到消费机上。机器消费模式为键值模式或商品模式时,当持卡人消费时,操作员或管理员可按键盘上的单个数字键或通过加号将各数字键进行累加,按键盘上的[确认]键后,机器会根据数据键对应的金额或各数字键的累加金额自动扣款。

    记账模式:记录消费记录金额,但是不从卡上扣款。

    ■功能强大的管理软件

    可通过管理软件进行消费限次、消费限额、次消费限额、时间段消费限次、可用餐别、消费机限制以及超额密码消费设置。可设置日消费最大金额、餐消费最大金额、卡上最大可能余额、最小卡余额、次消费最大金额、折扣比例等。(每次消费最大金额:当超过此消费金额时,会提醒用户并限制用户刷卡,如果用户仍想消费,通过用户键盘输入用户密码即可。卡上最大可能余额:防止在充值的时候因为管理员误操作充入过多金额。)

    可通过管理软件对有效消费时间段进行设置,在有效时段以外无法消费,且每个刷卡时段的设置金额随时间段自动调整。

    可通过管理软件进行刷卡间隔时间的设置,在设置的时间间隔未到不允许重复刷卡。

    可通过管理软件进行餐别设置、卡类设置、键值设置、计时设置等信息,实现消费的灵活性。

    可设置用户卡有效期、次数、金额并允许随时修改,实现消费的规范化。

    可设置部门权限、餐厅权限和身份证长度控制。当设置了部门权限,管理员只能看到和操作已分配的部门相关资料。当设置了餐厅权限,管理员只能看到和操作已分配的餐厅资料。当设置了身份证长度控制功能时,在输入人事资料时可以有效控制身份证的输入长度,确保输入正确的身份证号码长度。

    可设置卡类名称,输入名称如贵宾卡、会员卡、临时卡等。

    可设置可用餐别。如果想限制持卡人的餐别,可选择餐别,可以多选。举例,假设选择餐别窗口包括1早餐、2中餐、3晚餐、4夜宵,单击选择中餐和晚餐,然后单击[确认]按钮,此时该选项显示为23,又假设餐别资料已下载到消费机时,则持卡人员就只能在中餐和晚餐时间消费,其他时间不能消费。

    可设置可用机器。如果想限制持卡人的可用机器,可通过管理软件进行设置,当设置了可用机器,该卡类资料的持卡人就只能在指定的机器上消费。

    可以查看各类统计表,如每日充值统计表、每日消费汇总表、个人充值统计、个人餐别统计、部门餐别统计、餐厅餐别统计、个人汇总资料等,还可以进行数据检查。

    支持局域网(或带VPN功能的广域网)的多个发卡中心的管理:在需要对多个地区连锁机构进行管理的情况下,借助内部局域网或VPN网络,采用我公司专业的C/S结构软件,可实现多台工作站即多地区子系统的管理。

    后台数据库采用SQL ServerMysql,兼容杭州华星指纹和一卡通考勤和门禁管理系统,可与之共用同一数据库。选择华星一卡通管理系统产品,充分考虑到系统扩展性,做到一次性发卡,多个系统使用,无须重复录入人员资料和多次发卡。

    ■特殊功能

    可选配:外接打印机接口、条码枪、指纹采集仪、U盘、WIFIGPRS功能。(外接打印机型号为EPSON TM-T58001串口微型票据打印机)

    消费机系列其它机型:出纳(充值)机、补贴机。

    有语音提示,为操作失误作相应的提示。

    机器本身有挂失功能,不需要在软件中挂失,带来极大方便。

    ■发卡机功能

    感应IC卡消费系统在使用过程中,钱存于感应IC卡(M1卡)内,消费机用于完成对卡片的扣款操作,交易数据存于消费机内。在使用感应IC卡消费系统时还需要购买一个或者多个发卡机,发卡机主要用于系统的初始化、卡片各扇区的初始化、卡片扇区加密、发卡、写卡和卡片的充值退款。充值功能也可由出纳(充值)机进行完成。

    ■初始化:初始化IC卡各扇区。

    ■加密:对指定的扇区进行加密。

    ■读卡:读出指定的扇区的信息。

    ■写卡:往指定的扇区写信息。如果系统设定验证方式为指纹验证方式,则在写卡时将指纹写入到卡片,指纹只在消费验证或者是进入操作界面时才用到。

    ■充值/退款:往指定的扇区加钱或者是退钱。

    ■市场定位

    企事业、机关单位餐厅,小超市,阅览室及内部其它消费场合。

    随着国内消费档次的提升,VIP形式的高级会员制度越来越普遍,本消费系统强大的技术功能完全可以满足高级会所、健身房等此类高档场合使用。

    ■售后服务无忧

    一年免费保修,终身维护,保姆式服务让您使用无忧。

    消费功能:

    1.通过发卡器、出纳(充值)机或补贴机将钱充到卡上。

    2.通过消费机消费或者是退款将卡上余额扣除或返还。

    3.如果是计次模式,则卡不需要充钱,消费机也不扣除钱,钱根据餐别设置的金额进行计算,一般是从工资中进行扣除。如果是混合消费(计次和计金额),则卡充钱也可以,只是计次模式下消费机不扣除钱,计金额模式下扣除钱。

    ■消费模式:支持定值、金额、键值、计次、计时、商品、记账多种消费模式。

    ■自助操作:可以在消费机上直接挂失、解挂、修改密码。

    ■工作模式:支持脱机和实时消费。

    ■卡类设置:对不同的卡和消费机进行限次、限额、有效使用期、可用餐别、消费折扣、机器权限等多条件卡类设置。

    ■纠错功能:支持机器纠错每个人最后一笔消费记录,同时支持在软件上进行纠错。

    ■语音播放:刷卡消费时播报是否消费成功和其它提示等语音。

    ■管理员/操作员管理:支持管理员对机器进行管理。同时支持操作员对机器锁定和解锁,方便统计每个操作员的收费情况。

    ■批次消费:支持多个批次时间段消费,分批就餐,不同批次的人在不同的就餐时间段就餐。

    ■分段定值:支持多个不同时间段分段定值。

    ■无卡补单:支持没有带卡的人员先就餐,然后再补单。

    ■权限管理:支持多餐厅和部门分配权限管理,本操作员只能操作本餐厅或者本部门的机器和数据。

    ■平帐处理:系统支持平帐处理。

    出纳功能(也称充值功能):

    出纳机也可以称为充值机,出纳(充值)机支持优惠、定值、金额多种充值模式。

    1.出纳员开机后刷操作员卡,出纳(充值)机进入正常工作状态。

    2.出纳员设置出纳状态和充值模式。

    3.消费者将卡放在感应区进行充钱,现金由出纳员收取,卡上余额增加。

    4.出纳(充值)机也可以设置为退款机,如果设置为退款机,则由操作员退现金给用户,卡上钱减少。

    ■优惠充值:设置优惠比例,根据优惠比例进行充值。

    ■充值模式:支持定值、金额多种充值模式。

    ■充值类型:支持充值和退款。退款没有优惠比例。

    补贴功能:

    补贴机支持累加、清零、按确定键多种补贴模式。

    1.在管理软件中录入或导入卡号对应的金额补贴记录。

    2.通过管理软件或U盘将补贴记录下载到补贴机。

    3.消费者拿卡到补贴机上刷卡时,将钱补到卡上。

    4.管理软件对补贴机上的补贴记录进行采集。

    ■累加补贴:当为累加补贴时,可以将前面未补贴完的记录与当前的补贴记录一起累加金额后补贴,可对不同月份的补贴金额进行一起补贴,否则只能补贴当月的补贴金额。

    ■清零补贴:每次补贴时,不理会前面有无补贴完的记录,且补贴金额时还会先将卡上的金额清零后再写入补贴金额,防止补贴金额在下一个月进行使用。

    ■按确定键补贴:用户在每次补贴时,机器会提示需要按下[确认]键补贴才能补贴成功。未设置此项功能则一刷卡就补贴。

  • 技术参数

    指 标
    参 数
    指 标
    参 数
    卡片容量
    3万张
    读卡模块
    工作频率为13.56MHz的感应M1卡读卡模块。
    指纹容量
    1500-3000
    卡片类型
    工作频率为13.56MHz的感应IC卡(M1卡)。
    外接指纹仪
    URU4000B
    硬件平台
    支持多媒体平台的ZEM500主板。
    记录容量
    10万条
    通讯方式
    RS232/485、U盘、TCP/IP(标准协议)、WIFI(定制)、GPRS(定制)。
    内置操作系统
    Linux
    USB接口
    标配两个。
    跨网段连接
    可以
    U盘功能
    支持U盘数据采集和通讯。
    刷卡感应距离
    2~5cm
    LCD
    128×64四行显示背光液晶屏,高清晰国际品质液晶屏。
    读写时间
    0.3
    Web管理
    内嵌Web Server系统,随时随地远程访问。
    计费精度
    0.01
    后备电池
    有,可供机器断电持续工作3小时。
    最大数据位数
    8
    刷卡监控
    有,系统具有实时通讯功能。
    使用温度
    -20℃~60℃
    软件数据库
    SQL Server和Mysql同时兼容。
    使用湿度
    20%80%RH
    语言选择
    简体中文、繁体中文、英文。
    工作电压
    12V直流
    产品重量
    1000g
    工作电流
    1.5A
    外型尺寸
    340(L)×201(W)×90(H)mm
    数据保存
    10
    选配功能
    打印功能、扫描枪功能。

  • 各种方式联网通讯示意图
    Ⅰ、RS232、TCP/IP直联

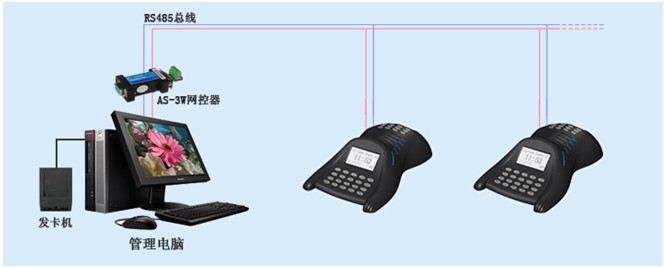

    Ⅱ、RS485联线

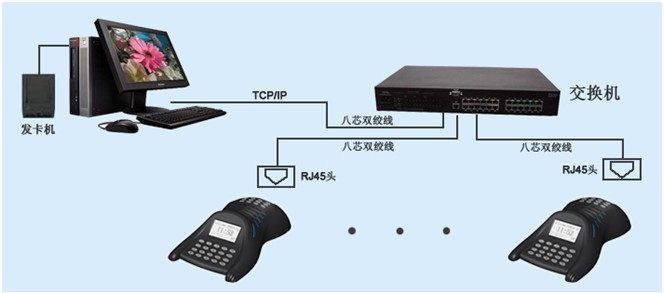

    Ⅲ、TCP/IP联线
    Ⅳ、U盘数据传输

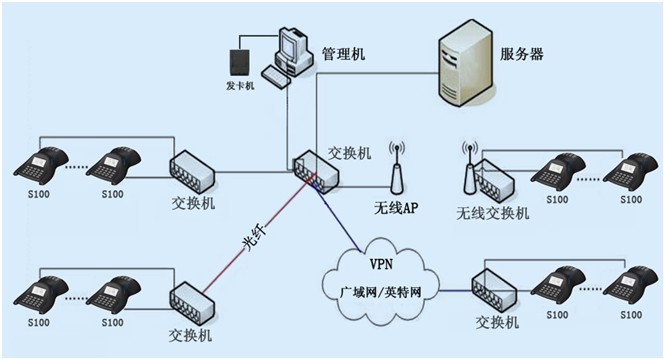

    各种网络联网通讯示意图
