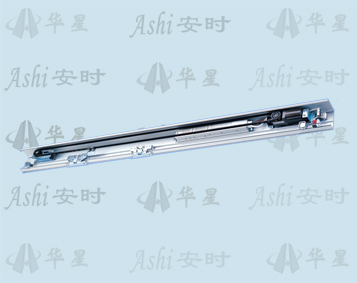

产品名称OD-150平移式智能自动门机
产品型号OD-150
突出特点暂无信息
相关视频暂无信息
  • 产品介绍
  • 产品特性
  • 技术参数
  • 产品图示
  • 其他
  • 系统产品总体介绍
    在经济飞速发展的中国,在我们高楼耸立的大都市,在大厦、宾馆、酒店、银行、商场、写字楼,自动门已经是随处可见。自动门不但能给我们带来人员进出方便、节约能源、防风、防尘、降低噪音等好处,更令我们的大门增添了不少高贵典雅的气息。自动门适合于宾馆、酒店、银行、写字楼、厂矿企事业单位、医院、商店等,应用非常广泛。使用自动门,可以节约空调能源、降低噪音、防风、防尘,同时可以使我们的出入口显得庄重高档。
    自动门在国外早已得到普遍应用,在我国也逐步得到大家的认同,中国已经迎来了自动门发展的黄金时期。2003年德国奥帝自动门产品在中国市场异军突起,以其优异的性能及良好的厂家技术支持,迅速占领了广大的市场,成为中国自动门行业的一支新兴力量。奥帝自动门这一品牌也逐步被我国广大的用户、工程商和代理商所认可。
    随着大众对自动门功能性要求的不断提高,不仅要求自动门要有微波感应开门的功能,还要有智能控制、进出管制、记录查询、人事考勤等功能。智能自动门系统指的就是能够满足以上功能性要求的门控系统,智能自动门系统是自动门系统和门禁系统的有机系统集成,通过门禁系统的控制,可做到有效时间段内的微波感应开门或感应卡、指纹等生物识别方式的授权开门,如有些客户要求白天微波感应开门,只要人走进微波感应的范围内,门即打开,晚上一定要刷卡或按指纹开门,而且高档的智能自动门系统还可做到开门方式的自动切换、报警、消防、监控联动管理和视频照相录像管理功能等。智能自动门系统是各种场合大门装置的理想选择,特别适用于要求门面档次高、功能性强的各类企事业单位。
    智能自动门要完成一次开门与关门,其工作流程如下:前端信息读取装置(包括各类型感应探测器)探测到有人试图进入时,将信息传输至门禁系统主机控制器,由门禁系统主机控制器来判断来源信息的合法性,判断通过,则将脉冲信号传于自动门机智能控制器,自动门机智能控制器判断后通知马达运行,同时监控马达转数,以便通知马达在一定时间加力和进入慢行运行。马达得到一定运行电流后做正向运行,将动力传给同步带,再由同步带将动力传给吊具系统使门扇开启;门扇开启后由自动门机智能控制器作出判断,如需关门,通知马达作反向运动,关闭门扇。
    系统产品类型介绍
    自动门从理论上理解应该是门的概念的延伸,是门的功能根据人的需要所进行的发展和完善,是由各种信号控制自动启闭并具备运行装置、感应装置及门体部件的总称。自动门是指可以将人接近门的动作(或将某种入门授权)识别为开门信号的控制单元,通过驱动系统将门开启,在人离开后再将门自动关闭,并对开启和关闭的过程实现控制的系统。
    自动门根据使用的场合及功能的不同可分为平移自动门、平开自动门、弧形自动门、旋转自动门、医用自动门、卷闸自动门、车库自动门、特种自动门等。其中平开自动门用的场合较少,弧形自动门、旋转自动门由于昂贵而且非常庞大,一般只用于有需要的高档宾馆。医用自动门、卷闸自动门、车库自动门、特种自动门等主要用于一些特定的场所。自动平移门使用得最广泛,大家一般所说的自动门、感应门指的就是自动平移门。自动平移门最常见的形式是自动门机及门内外两侧加微波雷达,当人走近自动门时,微波雷达感应到人的存在,给控制器一个开门信号,控制器通过驱动装置将门打开。当人通过门之后,再将门关闭。由于自动平移门在通电后可以实现无人管理,既方便又提高了建筑的档次,于是迅速在国内外建筑市场上得到大范围的普及。
    平移自动门的类型主要分全玻璃平移自动门、有框平移自动门、重叠平移自动门和工厂平移自动门。
    1.全玻璃平移自动门
    此类平移自动门导轨大多是采用铝合金型材,门体设计采用钢化玻璃,透明度高,结构简洁,豪华气派。美容会所、写字楼等常使用这一类型自动门。

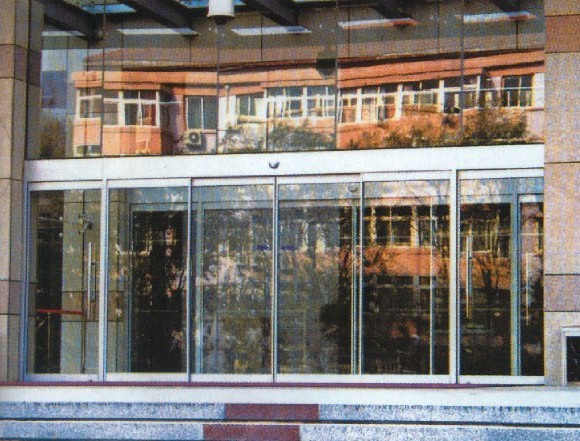

    全玻璃自动平移门
    2.有框平移自动门
    有框平移自动门导轨为铝合金型材,传动结构合理、可靠、寿命达到100万次以上。门体设计采用欧洲流行款式,外包不锈钢或铝合金边框,造型精炼,线条流畅,用料精良,可根据需要喷涂多种色彩。内嵌大平面高强度玻璃,整体尊贵大方,富有现代感。

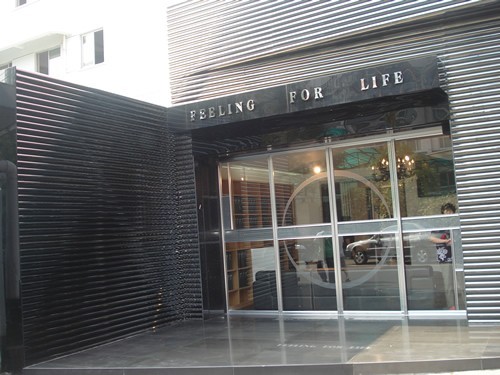

    有框平移自动门
    3.重叠平移自动门
    重叠平移自动门的开启宽幅是标准平移自动门的1.3倍。适用于人流量大、需搬运超宽物体的通道口,如汽车展厅、展览馆、会议中心等场所。门体可采用不锈钢边框,也可采用铝型材门框或高强度的钢化玻璃。

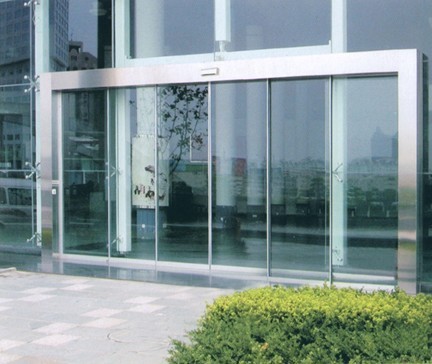

    重叠平移自动门
    4.工厂平移自动门
    工厂平移自动门导轨为铝合金型材,传动结构合理、可靠、寿命达100万次以上。门体设计采用彩钢板发泡工艺或大平面亚光不锈钢板材或铝板,隔音性能好。活动门运行平稳,也可用手控开关操作,使用于工厂、仓库等场所。

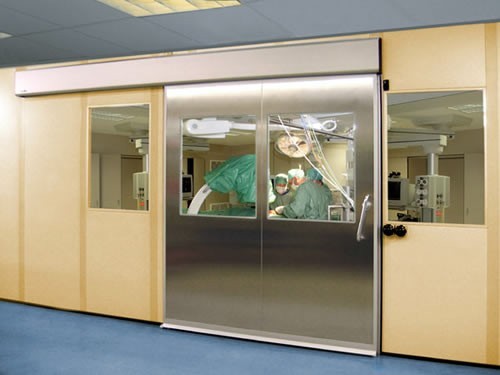

    工厂平移自动门
    系统产品配置介绍
    自动门的系统产品配置是根据使用要求而配备的,与自动门控制器相连的外围辅助控制装置,如开门信号源、门禁系统、安全装置、集中控制等,必须根据建筑物的使用特点,通过人员的组成,楼宇自控的系统要求等合理配备辅助控制装置。
    1、开门信号
    自动门的开门信号是触点信号,微波感应器和红外感应器是常用的两种信号源:
    微波感应器又称微波雷达,是对物体的移动进行反应,由于物体的移动而使它的反馈波形发生震荡,从而判断有人接近而让门打开,因而反应速度快,适用于行走速度正常的人员通过的场所,它的特点是一旦在门附近的人员不想出门而静止不动后,雷达便不再反应,自动门就会关闭,对门机有一定的保护作用。同时有可能出现夹人现象,需要杜绝自动门夹人事件发生的场所,可以选择安装防夹人红外感应器(安全电眼)。
    红外传感器是对物体存在进行反应,不管人员移动与否,只要处于传感器的扫描范围内,它都会反应即传出触点信号。缺点是红外传感器的反应速度较慢,适用于有行动迟缓的人员出入的场所。另外,如果自动门接受触点信号时间过长,控制器会认为信号输入系统出现障碍。而且自动平移门如果保持开启时间过长,也会对电气部件产生损害。红外感应器在松下等品牌中使用较多,但是它容易烧毁,因为所需电流较大,不好控制。
    微波感应器比红外感应器反应速度快,应用普遍性高,比较耐用性好。
    由于微波雷达和红外感应器并不了解接近自动门的人是否真要进门,所以有些场合更愿意使用按键开关。
    按键开关可以是一个触点式的按钮,更方便的是所谓肘触开关。肘触开关很耐用,特别是它可以用胳膊肘来操作,避免了手的接触。还有脚踏开关,功能一样,但对防水的要求较高,而且脚踏的力量很大,容易使脚踏开关失效。还有一种带触点开关的拉手,当拉手被推(或在反方向拉)到位时,向门机提供触点信号。
    现在的楼宇自控有时会提出特殊的要求,例如使用电话的某一分线控制开门。要达到这个要求,只要保证信号是无源的触点信号即可。有些情况下,人们会提出天线遥控的要求。用一个无线接受器与自动门进行触点式连接,再配一个无线发射器,就可以达到要求。不过,现在的无线电波源太多,容易导致偶然开门是一个麻烦的问题。
    定时器可以自动控制门的状态,其原理是将时钟与特定的开关电路相连,可预设定时间将自动门处于自动开启或锁门状态。
    2、门禁系统与非公共区域的自动门
    如果说对自动门的性能和质量要求最高的是在使用频率极高的大型公共区域,那么对自动门功能要求最高的是对进出人员进行选择的非公共区域。门禁系统是对入门授权的识别,在识别或检测入门授权通过以后,向自动门的控制系统提供开门信号。在提供开门信号之前,自动门必须处于锁门的状态。门禁系统包括从最简单的钥匙开关、密码锁、磁卡锁,一直到复杂的体重识别系统、指纹识别系统等。但无论系统怎样复杂,最终都是给自动门提供开门的触点信号。信号电路的屏蔽对避免由于无关信号的干扰而误开门的情况发生非常重要。
    3、对自动门的要求就是解锁动作与开门动作之间的协调
    应用于自动平移门的电子锁有锁皮带的电磁锁、锁门体吊挂件的电插锁和锁电机的三种,后者用于重型自动平移门。自动平开门的电子锁有电磁门吸、电插锁和电子开门器,电子开门的作用力方向不影响门的开启动作,不易发生误操作。还有一种带触点开关的机械锁,使锁与开关结合,锁不处于开锁状态,触点就不能接触,不可能发生误操作。
    4、集中控制
    集中控制的概念,包括集中监视自动门运行状态和集中操作多个自动门两层含义,集中监视自动门开门关门状态可以通过位置信号输出电路来实现,可以采用接触式开关,当门到达一定位置(如开启位置)时,触动开关而给出触点信号。也可以采用感应式信号发生装置,当感应器探测到门处于某一位置时发出信号。在中控室设置相应的指示灯,就可以显示自动门的状态,而集中操作通常指同时将多个门打开或锁住,这取决于自动门控制器上有无相应的接线端子。
    系统产品组件介绍
    智能自动门系统由自动门机、自动门选配件、各类外接智能设备、钢梁、玻璃门、木工板及不锈钢(或铝塑板)等其它外饰材料加工组成。

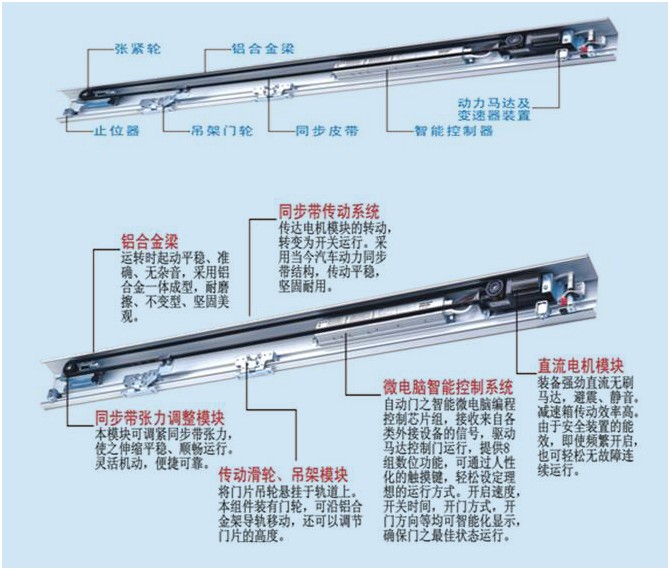

    一、自动门机组件功能说明

    组件名称
    功 能 说 明
    智能控制器
    智能控制器是自动门的指挥中心,通过内部编有指令程序的大规模集成模块,发出相应指令,指挥动力马达系统工作;同时可通过控制器调节门扇开启速度、开启幅度等参数。智能控制器是平移自动门之智能微电脑编程控制芯片组,德国奥帝原装进口,接收来自各类外接设备(如微波感应器、全开/半开五相开关、免触红外开关、遥控控制器、安全电眼、指纹门禁(考勤)机、感应卡门禁(考勤)机、磁卡刷卡机、专业门禁控制器等)的信号,并驱动动力马达,控制门扇按照合适的方式运动。提供8组数位功能,可通过人性化的触摸键,轻松设定门扇理想的运行方式。自动检测门扇的重量、宽度,开关门速度、开门时间、开门方式、开门方向等均可智能化显示,确保门保持最佳状态运行。如遇强风阻力,控制器可自动增加电机动力,保证自动门顺畅运行,并具有自动复位功能。新增内置两组辅助光线传感器接口、辅助功能接口,进一步提高产品的安全性和多功能性。
    直流无刷电机(动力马达)及变速器装置
    动力马达系直流电机模块,德国奥帝原装进口,提供开门与关门的主动力,装备强劲直流无碳刷马达,体积小、功率大,避震、静音、省电、高扭力、连续使用不发热。配合传动效率高、噪音小的高速齿轮箱系统减速,然后驱动皮带。变速箱传动效率高,用于控制门扇加速与减速运行,内部有安全装置,即使频繁开闭,也可长期无故障运行。电机传动皮带轮金属制造,免修理。
    铝合金梁
    铝合金梁系门扇行进轨道,就像火车的铁轨,约束门扇的吊具走轮系统,使其按特定方向行进。铝合金梁采用高强度、耐磨铝材制成,一体成型,耐磨擦、承重不变型、坚固美观。
    吊架门轮
    吊架门轮用于门体吊挂,系门扇吊具走轮系统,传动滑轮、吊架模块,将门片吊轮悬挂于轨道上,用于吊挂活动门扇,同时在动力牵引下带动门扇运行。本组件上装有轮,用于运动门扇的悬挂,在铝合金梁的导轨上沿铝合金梁导轨移动。本组件采用新材料制成,确保长寿命。滑轮外壳材料采用MC尼龙,自润滑性好,强度高,耐磨性好,减震性高。内壳轴承采用双轴承,分解压力,寿命延长,确保200万次。本组件最大可承载150公斤重量的门体,每个吊架均可独立实现±3毫米高度的调节,可进一步简化安装。
    同步皮带
    同步皮带系同步带传动系统,用于传输马达所产动力,传达电机模块的转动,转变为开关运行,将电动机模块的转动转变为往复运动,牵引门扇吊具走轮系统。本组件使用采用特殊材料工艺的汽车散热器风扇传动皮带--高效同步齿形皮带,齿型截面为曲线设计,增加了齿型高度,提高了与传动轮的吻合度。通过数组钢丝加强,皮带表面附着一层尼龙,内部加强钢丝几乎避免齿距变形,同时避免断裂的可能性。曲线状的齿型与传动轮严格吻合,减少滑动的可能。本组件伸缩性小,不受温度影响,传递效率高,传动平稳,坚固耐用。系统不用因皮带伸缩而作调整,皮带不再是易损件,寿命极长。
    张紧轮
    张紧轮系同步带张力调整模块,皮带挂在张紧轮模块上,该模块设有调节皮带张力的组件,可调紧同步带张力,使之伸缩平稳、顺畅运行、灵活机动、便捷可靠。
    止位器
    止位器系下部导向系统,是门扇下部的导向与定位装置,防止门扇在运行时出现前后门体摆动。本组件采用优质钢材,用于限定门净开宽度;止位器上装有橡胶垫片,用于缓减吊架的撞击。

    二、自动门选配件功能说明
    自动门选配件包括感应探测器、安全光眼、遥控控制器等。感应探测器主要负责采集外部信号,如同人们的眼睛,当有移动的物体进入它的工作范围时,它就会给主控制器一个脉冲信号;感应探测器主要包括微波感应器和红外感应器,我们常用的探测器是微波感应器。
    1.微波感应器
    OD-001微波感应器
    特点:造型精巧,检测范围大,灵敏度高,微处理器功能强大,安装角度可多向调节。
    用途:适用于各企事业单位、大厦、办公楼、宾馆、银行等出入人员较多的智能自动门系统。
    2.红外感应器
    OD-002反射式红外感应器
    特点:检测范围较大,检测灵敏度高,只对动体起作用。
    用途:适用于宾馆、饭店、大楼等出入人员较多的智能自动门系统。
    微波感应器和红外感应器的区别
    微波感应器:又称微波雷达,是对物体的移动进行反应,由于物体的移动而使它的反馈波形发生震荡,从而判断有人接近而让门打开,因而反应速度快,适用于行走速度正常的人员通过的场所,它的特点是一旦在门附近的人员不想出门而静止不动后,雷达便不再反应,自动门就会关闭,对门机有一定的保护作用。同时有可能出现夹人现象,需要杜绝自动门夹人事件发生的场所,可以选择安装防夹人红外感应器(安全电眼)。
    红外感应器:是对物体的存在进行反应,不管人员是否移动,只要处于感应器的扫描范围内,它都会反应即传出触点信号。缺点是红外传感器的反应速度较慢,适用于有行动迟缓的人员出入的场所。另外,如果自动门接受触点信号时间过长,控制器会认为信号输入系统出现障碍。而且自动平移门如果保持开启时间过长,也会对电气部件产生损害。红外感应器在松下等品牌中使用较多,但是它容易烧毁,因为所需电流较大,不好控制。
    微波感应器比红外感应器反应速度快,应用普遍性高,比较耐用性好。
    3防夹人红外安全传感器(安全电眼)
    OD-003安全传感器(安全电眼)
    特点:采用红外光电原理设计,检测两点间或四点间障碍物的存在与否。
    用途:作为智能自动门系统的安全辅助装置,可增加智能自动门的安全性能。控制器内有光线传感信号放大电路,门关闭时,传感器能检测出人或物体,防止挤压。
    4.自动门遥控控制器
    AS-1020自动门遥控控制器
    特点:类似于汽车的遥控开门器,用于遥控设定自动门的常开、常闭、全开、半开、单向开门状态,可远距离(无障碍情况下最长150米)实现对智能自动门的控制管理,一般存放于总台和重要管理人员手中。
    三、各类外接智能系统说明
    1.主机控制器:包括ATM磁卡刷卡机、感应卡门禁机、指纹门禁机、人脸识别门禁机和MJ系列门禁控制器等等。
    2.管理软件:包括各类门禁软件和考勤软件,通过软件可查看进出记录和门禁、考勤情况,还可对进出权限、进出方式和时间段进行设置。选用MJ控制器型门禁系统,还可做到开门方式的自动切换、报警、消防、监控联动管理和视频照相录像管理功能等。
    3.门禁专用电源:门禁系统中用于给主机控制器、电控锁及读卡器进行变压、稳压供电及其它配套设备的开断路管理的设备。
    4.开门按钮:门禁系统中开门的按钮装置。用于开门开断路门禁专用电源,从而驱使电锁断开,自动门开门。
    5.遥控开门器:类似于汽车的遥控开门器,可远距离(最长150米)实现对电控锁的开启管理,一般存放于总台和重要管理人员手中。
    6.前端信息读取装置:包括各类感应ID/IC卡读卡器和指纹、人脸等生物识别类读头。

    7.无线门铃:客人进门时按压的门铃,无线控制,三种音乐选择。

    8.数据传输与转换设备:包括网控器、HUB或交换机等,用于数据存储器(主要指主机控制器)与管理电脑之间进行数据传输与转换的设备。


    9.各类感应卡:存储用户不可复制和解密的ID号,主要包括感应ID厚卡、感应ID薄卡和感应IC卡(即M1卡)。
    10.各类安防报警装置:包括报警输出及消防联动扩展板、门磁、警号或警灯等等。
  • 系统产品主要特性

    [智能性]

    智能化控制系统:可随意设定门扇的运行速度,并可设定常开、常闭、全开、半开、单向开门状态,微波雷达感应、刷卡开门、指纹开门、时间段授权方式自动切换开关门功能等,调节方便。

    具有自学习功能:自动检测门的重量、宽度,根据检测的结果使门始终保持在最佳运行状态。

    具有自动矫正功能:即使遇到大风等原因引起的运行阻力增大,仍然能够保持平稳的开关门动作。

    可与各类门禁系统联动功能:可与各种门禁系统(如指纹、人脸、感应卡、密码、磁卡、微波、红外等类型门禁系统)相匹配,并可设定为手动常开。

    [安全性]

    具有自动反转安全装置:当碰到人或障碍物,出现异常状况时,门扇自动反转退出,并在下次接近阻力区域时自动以安全速度前进,避免夹人事件和机件损毁的现象发生,大幅度提高人员进出的安全,延长自动门寿命。

    门扇开启轻巧方便:当停电时,女性、儿童等均可开闭自如,开闭力量在3.5公斤以下,安全可靠。

    [可靠性]

    微电脑智能控制器:控制电路触点都采用了光电耦合器,去除了容易引起故障的物理电器触点,使得微电脑智能控制器的寿命延长,运行更稳定。

    直流无刷电机:直流无刷电机具有高效率、省电、低噪音、高转速、高扭力、连续使用不发热等特性,性能大大超越传统AC伺服马达。

    超静运行动作:由于采用直流无刷电机驱动,配合T型齿条同步带,使门体自低速至高速的运行均具有超越的宁静性。

    高性能电源:采用高性能电源输入,不管电压摆幅多大皆可全自动稳压。此外在负载瞬间短路时还有过电压及过电流保护措施设计,能有效保障运转的正确性、安全性与耐久性。

    [维护简易性]

    安装简单:只需将铝合金梁装在前梁上,然后将各种模块嵌入到铝合金梁内,接线采用插入即可的插座方式,简化施工。

    维护方便:采用免维护设计,施工非常简便。维护时,只需将前盖打开即可方便维修和维护,在移装时亦可简单分拆后再次安装使用。

    操作简易:通过旋钮设置开关门的参数,操作简易。

    [多功能性]

    可以把功能扩展模块与功能开关、电子锁、电池等组合,实现丰富的用途。

    利用新技术首次在控制器上添加机能,可以实现多门连动、多门互锁、门铃提示、语音提示、中央监控等功能。

    外置开关和遥控器功能结合使用,可实现门开口宽度20%-90%的开闭,节能效果出众。

    [智能集成性]

    具有统一、标准的对外电气接口,可与感应IC/ID卡、磁卡、条码卡或指纹、人脸等生物识别类产品做系统集成,集成为自动身份识别管理系统,从而实现门禁、考勤或收费功能。还可实现视频监控管理功能。

    可通过管理计算机实现远程控制与管理。结合系统集成管理软件可自动统计通行数据,提供多种资料查询路径,并能以多种格式输出和打印统计报表。

    ■系统集成后的主要功能有:

    基本功能:

    1出入管理控制钥匙功能

    一张原装射频感应卡经授权可以进入公司所有被允许的门,未经授权的持卡者将被拒之门外。

    2卡证一体化考勤管理

    感应卡可以印刷成可以佩戴的工作证,并附有相片、详细资料和公司Logo图案,可以树立公司或机关规范化管理形象,配合配套管理软件实施考勤管理功能。

    3)实时监控、照片显示、门状态显示和联动功能

    可以通过微机实时监控所有门状态和进出情况及报警情况,实时显示人事资料和照片。当时的刷卡开门等记录可以实时传输并显示在控制中心的界面上,甚至可以将记录实时提取到计算机的数据库里。重要的地方还可以驱动摄像机和进行消防联动,确保工作环境和工作人员的安全。

    4)强大的出入管理和权限管理

    255个个性化的时段控制,可以定义某个人几月几日,星期几,几点到几点可以进入某几个门;可以快捷地启用挂失或者使用某张卡或者一批卡;可以设置定时常开/常闭门时间。

    5)两万张注册卡权限,10万条脱机存储记录容量。

    6)时间段权限管理功能。

    7)脱机运行功能。

    8实时提取记录功能

    9)强制关门、强制开门功能。

    10)远程开门功能。操作员通过点击软件界面的门和按钮,远程打开某个门。

    11)门内人数快速查询功能。

    12)人员快速定位查询功能。

    扩展功能:

    1)非法用户报警功能

    外来人员无权限通过通道时,会发出声光报警,提示保安人员,同时会抓拍无权限通行人员的影像资料。

    2)视频监控联动功能

    当有人员通过时,相关管理人员(例如:门禁通道管理员)的电脑马上会显示相应的信息;系统支持远程的视频监控功能,领导可以在办公室内直接监控任意一台摄像机的画面。

    3)多卡开门功能。

    4)首卡开门功能。

    5)定时常开门、定时常闭门和在线功能。

    6)紧急关门功能。

    7)消防报警及紧急开门功能。

    8启用报警故障事件功能。

    9)反潜回、防尾随功能。

    10)互锁功能。

    11)定时提取记录功能。

    12)定时上传权限功能。

    13)日志查询功能。

    14)多级管理员权限管理,操作员分部门管理功能。

    15)电子地图功能。

    系统组成:管理电脑和管理软件、专业门禁系统、视频监控系统、显示屏、声光报警器、智能自动门等系统设备组成。

    可与其他类型通道产品配合使用。

  • 动门机技术参数

    技术指标
    单扇门
    双扇门
    门扇重量
    150KG以下
    150KG以下×2
    门扇宽度
    700~1300mm
    600~1250mm
    智能控制器
    德国奥帝原装进口,8位元微电脑处理控制器。
    动力马达
    德国奥帝原装进口,直流24V55W无碳刷马达。
    开门速度
    150~500mm/秒(可调整)
    150~450mm/秒(可调整)
    关门速度
    100~450mm/秒(可调整)
    100~430mm/秒(可调整)
    慢行速度
    30~50mm/秒(可调整)
    30~50mm/秒(可调整)
    开门保持时间
    开门静止后0.5~10秒的范围内(可调)
    手动开启力
    最大3.5KG
    电源电压
    AC200-250V  50/60Hz
    工作环境温度
    -20~+50℃
    安全功能
    开闭时遇到障碍物可立即开启(碰到障碍物时门会自动反弹,避免夹人事件和机器部件的损坏)。
    基本动作
    选配件
    微波感应器、免触红外感应开关、遥控控制器、电控锁、安全电眼、指纹门禁(考勤)机、人脸识别门禁(考勤)机、感应卡门禁(考勤)机、磁卡刷卡机、专业门禁控制器门禁等。

  • 产品剖视图

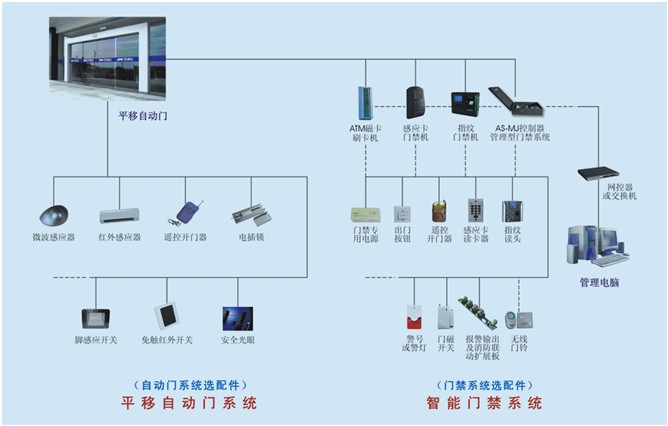

    系统产品拓扑图
    系统产品效果图
