产品名称AS26-Y12红外光激励蓝牙远距离读卡器
产品型号AS26-Y12
突出特点暂无信息
相关视频暂无信息
  • 产品介绍
  • 产品特性
  • 技术参数
  • 产品图示
  • 其他
  • 产品介绍
    本设备采用433M对人体完全无辐射的远距离读卡应用技术,专门为车辆不停车出入管理和ETC不停车收费系统研发的新一代远距离读卡器,读卡距离0~20米(可调),该读卡器采用了红外引导、红外定向和无线射频TDMA通信技术,有效解决了射频信号的无向传播而造成的相邻无线信号的干扰,是光激励、TDMA、休眠唤醒、蓝牙通信等高新技术的结晶,采用红外光激励定位、TDMA扩频多址数字式技术和蓝牙通讯技术相结合的方法,同时具有红外和微波二种方式的优点,又克服了二者的缺点。目前在一些高档停车场管理系统中已经有了广范的应用,它整合入停车场管理系统后,能实现停车场远距离读卡,不停车入场。由于蓝牙远距离读卡器应用在停车场系统中非常稳定,不会受到其它外界因素的影响而使读卡效果产生变化,是目前停车场系统远距离读卡器系列中最好的一类读卡器。可以预计,蓝牙技术将会给远距离不停车读卡带来一场新的革命,基于蓝牙技术的远距离产品将会形成一个新的浪潮,势不可挡地席卷全行业。
    本设备结合了红外与射频通讯的特点,互补两个不同频率通道的工作优势,相互进行信息传递。射频是一个无方向的电磁波,难以准确定向,但通讯速度快;而红外具有严格的角度定位,但通讯速度慢;在停车场实际应用中选用某一个通道通讯难以达到理想的使用要求。
    远距离读卡器自动识别是信息数据自动识读、输入的重要方法和手段,它是以计算机技术和通讯技术发展为基础的一项综合性科学技术。自动识别技术在近几十年中取得了长足的发展,初步形成了一个包括条码技术、磁条(卡)技术、射频技术、光字符识别技术、生物识别技术、远距离读卡器等集计算机、光、机、电、通讯等技术为一体的高新科技技术。
    通常,远距离读卡标签内部所需要的能量比远距离读卡器小得多,这就要求远距离读卡器的接收灵敏度要高。在某些系统中,远距离读卡器中的接收和发射相互独立,特别是上行信号和下行信号频率不同时经常采用这样的结构。从技术上讲,有可能选择对不同应用全合适的功率值,但有时必须服从一些人为的限制。通常100mW~500mW的发射功率适用于各种RFID系统。在不同的地区、不同领域必须服从无线电电波管理委员会的规定。
    本设备采用进口工业级元器件和现代SMT制造工艺,在室外高温曝晒下保持性能稳定可靠。本设备的工作原理是读卡器发射80度红外扫描信号,红外信号是经过加密的数据,包含了唤醒编码、设备编码信息;当休眠中的远距离卡进入读卡器发送的红外信号范围时,立即被唤醒工作,发射射频电磁波(发送远距离卡内码),在发送卡内码的同时也将读卡器设备码附带传递给读卡器;读卡器接收到卡号后并对设备码进行验证核对,与该机身码相符的为有效卡直接上传给上位机,与该设备码不符的直接不识别,避免了临近车道和跟车的串号干扰。为降低卡片功耗,本设备使用了先进的红外唤醒技术,远距离卡常处于休眠模式,在天线发送的红外信号范围内,被激活后发送射频卡号,确保卡片自身无射频信号发射。
  • 产品特性

    性能稳定,质量可靠

    性能稳定,具有开机自动调谐功能,先进的防死机电路设计,防浪涌、防错接保护。外壳采用全防水、防尘封装设计,适用于恶劣工作环境,耐低温、抗高温,可在室内外随意安装使用,D0D1输出,可与任意Wiegand26/34控制器主机连接使用。蜂鸣器声音清脆响亮,不易受干扰变调。

    穿透性好,使用方便

    不受车辆防护膜(如防爆隔热膜)影响,可穿透任何汽车防爆隔热膜(包括含金属丝的防爆膜,适用于所有车辆。电子标签放置到车内,无需摇窗户可自动识别感应,不停车,不开窗读卡;恶劣的天气车主不再受车窗外的风雨雪影响。

    方向定位,互不干扰

    具有方向定位功能,读卡器定向识别。本设备采用红外定位和射频传输同步通讯技术,双通道工作模式,机器发送80度红外扫描定位信号,远距离卡发送的射频数据(卡号)只有在读卡器红外扫描信号范围内才能交换,读卡器红外扫描范围以外区域,远距离卡与读卡器之间数据不进行交换(读卡区80度以外不读卡)。读卡器综合了机身码识别技术、码分多址等技术,读卡器之间无相互干扰,抗金属屏蔽设计,抗干扰能力强,具有良好的抗干扰性和严格的方向性,即使两读卡器紧挨着,只要红外区不迭加就不会造成干扰,有效解决前后左右邻近车道互扰问题。本设备出厂时设有机身码,设备在发送80度的扫描信号时将机身码同时发送,卡片被扫描信号唤醒后发射卡号的同时附带发送该设备机身码,读卡器收到卡号及机身码后进行验证,与本设备机身码相符的卡号有效,与本设备机身码不符合的卡号自动不识别。多台设备同时使用时,需要设置不同的机身码,彻底解决临近车道或多车同时读卡的串号干扰等诸多问题。

    接口丰富,拓展性好

    读卡器具有多种通讯接口输出,同时具备韦根26、韦根34、主动RS485、被动RS485等多种传输格式,兼容多种控制器系统。具有良好的拓展性,可在停车场、高速公路、远距离识别领域通用。符合国际标准的接线方式,与控制器之间的数据传输距离远,可达100米左右。

    排队阅读,功能强大

    读卡器使用排队阅读工作方式,一次只接受一张卡。读卡器有4组拨码开关,可进行数据格式传输、压地感读卡、进出通道多种功能设置(本设备有压地感触发读卡和自动读卡两种方式,出厂默认为自动读卡方式)。读卡速度快,读卡距离远,具有良好的方向性,读卡距离可控制(020米可调,我们建议设备信号覆盖离闸杆前方6米范围最佳),1060公里时速可不停车读卡。

    不停车刷卡,经济效益好

    使用远距离读卡器可实现不停车读卡,大大减少了停车排队开窗刷卡之弊病;既节省了无谓的汽车耗油(每年每辆车节油约60升),又减少车辆出入高峰时堵车排队和浪费资源等现象。上下坡道、弯道出入口也可不停车读卡,避免车辆熄火,半坡起动。

    电磁辐射,无信号衰减

    产品是光激励、TDMA、休眠唤醒、蓝牙通信等高新技术的结晶。433MHZ频率,读卡器和电子标签没有读卡时没有电磁辐射,读卡时约10毫瓦(约为手机的二十分之一),对人体不会造成任何伤害。读卡器读卡距离020米调节,电子标签和读卡器长期工作不存在信号衰减。

    安全性能高,使用寿命长

    读卡器采用纯工业级制造,超强防雷功能,电路每级设计都具有防护功能,全天候室内外工作,无需维护。射频功率小于10毫瓦,不受无委管制。与本设备配合使用的远距离卡采用最新的休眠激活方式工作,被动式发送卡号,待机时无能量消耗;卡片进入读卡器信号扫描范围时,卡片被激活,自动打开电源发送卡号;卡片离开读卡器扫描范围后,自动关闭电源进入休眠,大大延长卡片使用寿命。远距离卡使用大容量锂亚电池,使用寿命5年以上,采用纯数字式进口射频基站芯片,无误码设计,稳定性好,产品抗干扰、抗衰老能力强,不受其它通信产品干扰(如:手机等无线通信产品),手机通话不会烧卡。

    使用说明:

    远距离读卡器通电后,蜂鸣器连续短促鸣响数声(6声),此时设备进入自检和自动调谐过程,以保证设备进入最佳工作状态。当设备自检完成后,蜂鸣器长鸣一声,设备自动调谐完毕并进入正常工作状态。当卡接近远距离读卡器时,蜂鸣器响一声表示发送数据。在读卡后,若感应卡仍在射频感应区内,远距离读卡器将不重读该卡号,不做任何提示,也不发送数据。同一张感应卡,读卡后迅速离开射频感应区又马上进入该区时,远距离读卡器将不重读该卡号,两次读卡之间的间隔短于500mS,不发送数据。不同感应卡分别进入射频感应区范围,远距离读卡器将依次连续读卡,并输出数据。

    应用领域

    党政军机关,企事业单位内部停车场。

    无人值守地下车库,月卡车库,专用车库。

    花园别墅,住宅小区,商务大厦。

    金融保险,社会公共场所。

  • 技术参数

    指 标
    参 数
    指 标
    参 数
    产品型号
    AS26-Y12
    所属类别
    远距离感应卡读卡器。
    读卡速度
    ≤0.1秒
    读卡模块
    工作频率为433MHz的远距离感应卡读卡模块。
    刷卡间隔
    0.5
    支持卡类型
    工作频率为433MHz的远距离专用感应卡。
    数据传输
    实时
    工作模式
    光激励定位、TDMA蓝牙通信、休眠唤醒。
    传输距离
    ≤100米
    供电方式
    通过专用电源供电或专用适配器供电。
    标签协议
    TDMA
    适配器
    AC110V~220V/DC+12V。
    通讯方式
    RS232/485
    红外发送频率
    38KHZ
    读卡角度
    80
    射频接收频率
    433MHZ
    工作电压
    12V~18V直流
    数据输出格式
    国际标准Wiegand 26/34bit。
    工作电流
    4A
    读卡感应距离
    0~20米(可调)
    静态电流
    50mA
    外壳材料
    PVC及喷塑。
    蓝牙功率
    ≤10mW
    天线裸板尺寸
    121(L)×100(W)×30(H)mm
    工作温度
    -30~75℃

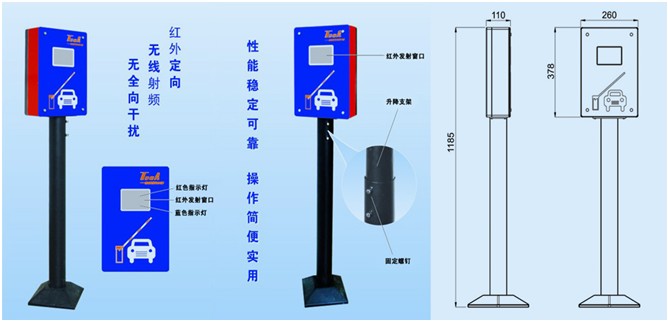

    整体外型尺寸
    260(L)×110(W)×1185(H)mm
    工作湿度
    10%~95%RH
    产品重量
    13KG

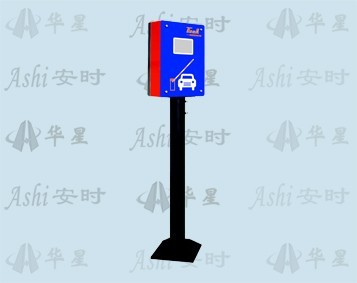

  • 产品图示

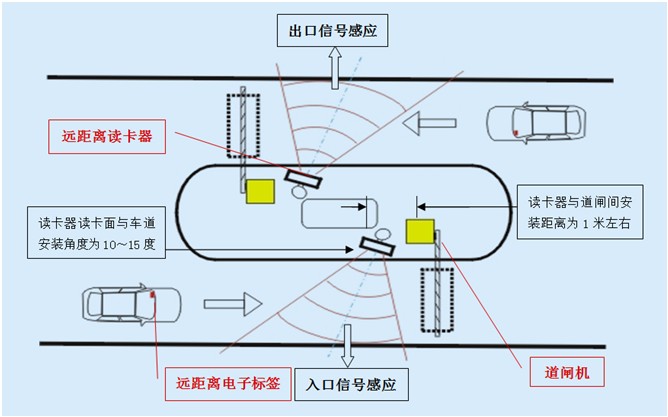

    读卡器的安装调试

    1)读卡器安装位置及高度

    A、读卡器支架安装在道闸机前,与道闸间安装距离为1米左右,位置以互不干涉为准,读卡器的正面朝向来车方向。

    B、读卡器安装高度:1.5米(可根据现场车辆的高度酌情调整,一般读卡器的安装高度比卡片安装高度高出0.51之间为最佳)。

    2)读卡距离调节

    读卡距离远、近根据读卡器发送的信号范围所决定,当读卡面角度与车道垂直时,读卡距离最短;反之,当读卡面朝向车开的方向角度越小,读卡距离则越远。

    3)读卡信号强度调节

    读卡信号强度的调节是为了增加读卡灵敏度,克制因信号太强引起的不必要的干扰和误动作。当信号强度开关全部调至OFF状态时,信号强度进入全自动调节方式,如果有一个或多个开关调至ON状态,信号的强度调节进入手动调节方式,开关由弱到强,全部为ON时信号为最强状态。

    4)读卡角度调节

    读卡器角度调节步骤如下:

    A、先将读卡器的红外窗口对准来车方向,开启读卡器。

    B、将卡片安装到测试车内。

    C、将车子开到最佳读卡位置(一般是离道闸杆45米)。

    D、调整读卡器的水平方向(从来车方向往路对面方向做缓慢调整)直至不读卡,然后回调10度即可。

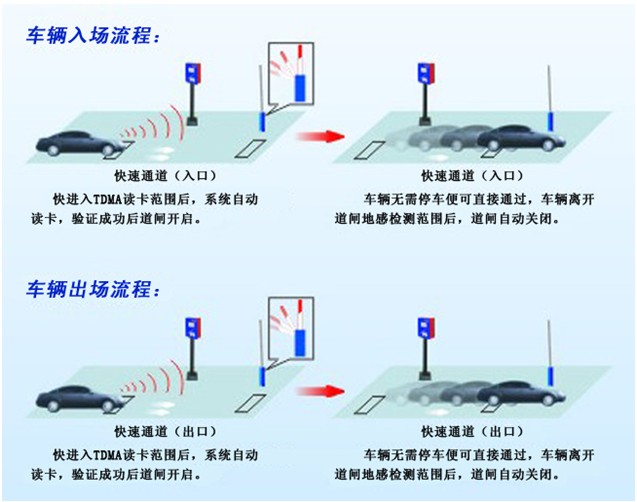

    进出流程

    TDMA技术让您无需停车刷卡,便可快速进出停车场。不停车收费系统(ETC)的收费电子化,不仅允许车辆高速通过,大大提高道路的通行能力,有利于提高营运效益;同时也可以降低收费口的噪声和废气排放,对收费站的规模,节约基建费用和管理费用以及环保具有非常重要的现实意义。

  • 注意事项

    1)读卡器上电后,红色LED指示灯会常亮。之后蓝色LED以闪烁点亮的方式指示出机身地址码(范围18);如机身码为4,则蓝色LED闪烁点亮4次。最后进入读卡状态,当读卡区卡片被读取时,红蓝LED灯会交替显示,无卡时只亮红色LED灯。

    2)卡片光激活窗口在太阳光照射下会比室内读卡距离近(太阳光有较强的红外干扰),可将读卡器红外光调大些(调节SW2SW3)。反之室内调小些。安装调试时注意调整好此项参数。

    3)异常处理(简易故障排除)

    读卡器现场应用常见异常处理表:

    故障现象
    可能导致故障的原因
    处理办法
    设备电源灯不亮
    电源开关没有打开。
    打开电源开关。
    电源模块损坏。
    更换电源模块。
    电源LED红色但不读卡
    ①设备死机。
    ①断电再上电重启设备。
    ②读卡模块损坏。
    ②换另一台设备试试。
    ③卡片损坏。
    ③换另一张卡试试。
    在读卡区没有电子标签时设备蓝色信号指示灯闪烁或常亮
    有同频(433MHz)无线电信号干扰。
    找到干扰源并做处理。
    设备蓝色信号指示灯闪烁但是不能读到电子标签
    有同频(433MHz)无线电信号干扰。
    找到干扰源并做处理。
    同时有多张电子标签进入读卡区。
    将多余的电子标签移出读卡区。
    不能读到电子标签且设备的蓝色指示灯不亮
    电子标签损坏或电源开关未打开。
    换电子标签或打开电源开关。
    天线板损坏。
    换天线板。
    设备的读卡距离近
    设备红外发射窗口有遮挡物。
    移开遮挡物。
    ②卡片光激活窗口没对准设备
    校准卡片位置。
    ③卡片内电池电量低或损坏。
    更换电池。
    同时有多张卡进入读卡区。
    将多余的电子标签移走。
    电子标签损坏。
    换卡。
    天线板损坏。
    换天线。
    读卡断断续续
    ①卡片处在有效读卡区边缘。
    ①调整卡片位置。
    ②卡片光激活窗口没对准设备
    ②调整卡片位置。
    ③有多张卡进入读卡区。
    将多余的电子标签移走。
    ④附近有同频(433MHz)干扰源。
    找到干扰源并做处理。
    设备读卡但无数据输出
    ①通信线路故障。
    ①检查通信线路。
    ②通信设置不匹配。
    ②重新设置相关参数。
