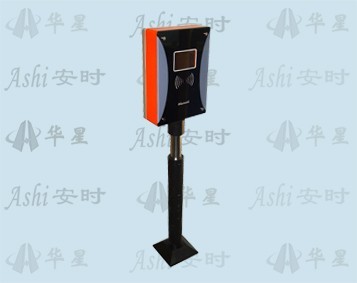

产品名称TC320红外光激励蓝牙远距离读卡控制一体机
产品型号TC320
突出特点暂无信息
相关视频暂无信息
  • 产品介绍
  • 产品特性
  • 技术参数
  • 产品图示
  • 其他
  • 产品介绍
    在通常的停车场系统中,卡片都是先在管理软件中进行注册,再将相关信息数据通过有线网络发送至控制器,由控制器进行权限判断。工作时,由读卡器先读取卡片卡号(或序列号),发送至控制器,再由控制器进行权限判断,进而决定执行器的动作。读卡器与控制器之间是连线的,但工作模块是分开的,之间通过相关的通讯协议进行数据通讯。这种系统结构是全封闭的,中间的数据通讯都是需要数据线全程联网的。在现实的用户需求中,有这么一类用户,他们出入口的停车场系统设备不方便与管理中心联网,不需要详细的进出门记录数据,只需要在一定的时间段内(若干年、月、日,可设)刷合法的远距离卡即可进出智能道闸,系统可方便地增加或删除卡片。那么本设备是他们的最佳选择。
    本设备是专为车辆不停车出入管理及远距离门控系统研发的集成新一代蓝远距离读卡器、红外定向光激励唤醒技术与控制器为一体的终端控制设备。本设备采用433M对人体完全无辐射的远距离读卡应用技术,集成红外引导、红外定向和无线射频TDMA通信技术,是光激励、TDMA、休眠唤醒、蓝牙通信、数据控制等高新技术的结晶,采用红外光激励定位、TDMA扩频多址数字式技术、蓝牙通讯技术和数据控制技术相结合的方法,有效解决了射频信号的无向传播而造成的相邻无线信号的干扰。本设备不存储通行记录,系统卡片的增加或挂失由卡片到发卡机上通过系统管理软件进行处理。
    目前蓝牙远距离读卡器在一些高档停车场管理系统中都已经有了广范的应用,它整合入停车场管理系统后,能实现停车场远距离读卡,不停车入场。由于蓝牙远距离读卡器应用在停车场系统中非常稳定,不会受到其它外界因素的影响而使读卡效果产生变化,是目前停车场系统应用中远距离读卡器系列中最好的一类读卡器。本设备就是在蓝牙远距离读卡器的技术基础上研发而成的。
    本设备卡设置的工作原理是先将远距离电子标签(即远距离卡)通过系统发卡机对卡权限进行授权发卡写卡,即授权该电子标签的使用有效期和读取设备选择(即在哪个或哪些读卡控制一体机上读卡,可多选),然后设置卡密码与本设备的密码一致,即可在本设备上进行识别。
    本设备读卡的工作原理是本设备的读卡模块发射80度红外扫描信号,红外信号是经过加密的数据,包含了唤醒编码、设备编码信息;当休眠中的远距离卡进入读卡模块发送的红外信号范围时,立即被唤醒工作,发射射频电磁波(发送远距离卡内码),在发送卡内码的同时也将读卡模块设备码附带传递给读卡模块;读卡模块接收到卡号后并对设备码进行验证核对,与该机身码相符的为有效卡,设备输出信号给闸机,道闸开闸,与该设备码不符的直接不识别,避免了临近车道和跟车的串号干扰。
  • 产品特性

    管理方便,操作简单

    可方便地通过后台管理电脑对卡片进行发卡写卡,建立用户档案,设置卡片有效使用期限、续期和权限控制(即在哪个或哪些读卡控制一体机上读卡)。每套系统使用卡片数量无上限,黑名单(挂失卡)存储量1000张。操作简单,接通本设备电源连接道闸即可,无需复杂连线。

    性能稳定,质量可靠

    本设备采用进口工业级元器件和现代SMT制造工艺,在室外高温曝晒下保持性能稳定可靠。具有开机自动调谐功能,先进的防死机电路设计,防浪涌、防错接保护。外壳采用全防水、防尘封装设计,适用于恶劣工作环境,耐低温、抗高温,可在室内外随意安装使用,D0D1输出,可与任意Wiegand26/34控制器主机连接使用。蜂鸣器声音清脆响亮,不易受干扰变调。

    穿透性好,使用方便

    不受车辆防护膜(如防爆隔热膜)影响,可穿透任何汽车防爆隔热膜(包括含金属丝的防爆膜,适用于所有车辆。电子标签放置到车内,无需摇窗户可自动识别感应,不停车,不开窗读卡;恶劣的天气车主不再受车窗外的风雨雪影响。

    方向定位,互不干扰

    具有方向定位功能,读卡定向识别。本设备采用红外定位和射频传输同步通讯技术,双通道工作模式,机器发送80度红外扫描定位信号,远距离卡发送的射频数据(卡号)只有在本设备红外扫描信号范围内才能交换,红外扫描范围以外区域,远距离卡与本设备之间数据不进行交换(读卡区80度以外不读卡)。本设备综合了机身码识别技术、码分多址等技术,设备之间无相互干扰,抗金属屏蔽设计,抗干扰能力强,具有良好的抗干扰性和严格的方向性,即使两读卡器紧挨着,只要红外区不迭加就不会造成干扰,有效解决前后左右邻近车道互扰问题。本设备出厂时设有机身码,设备在发送80度的扫描信号时将机身码同时发送,卡片被扫描信号唤醒后发射卡号的同时附带发送该设备机身码,设备收到卡号及机身码后进行验证,与本设备机身码相符的卡号有效,与本设备机身码不符合的卡号自动不识别。多台设备同时使用时,需要设置不同的机身码,彻底解决临近车道或多车同时读卡的串号干扰等诸多问题。

    接口丰富,拓展性好

    本设备具有多种通讯接口输出,同时具备维根26、维根34、主动RS485、被动RS485等多种传输格式,可兼容多种控制器系统。具有良好的拓展性,可在停车场、高速公路、远距离识别领域通用。符合国际标准的接线方式,与控制器之间的数据传输距离远,可达100米左右。

    排队阅读,功能强大

    本设备使用排队阅读工作方式,一次只接受一张卡。本设备有4组拨码开关,可进行数据格式传输、压地感读卡、进出通道多种功能设置(本设备有压地感触发读卡和自动读卡两种方式,出厂默认为自动读卡方式)。读卡速度快,读卡距离远,具有良好的方向性,读卡距离可控制(020米可调,我们建议设备信号覆盖离闸杆前方6米范围最佳),1060公里时速可不停车读卡。使用本设备可实现不停车读卡,大大提高车流通过量,交通高峰期不再出现堵车排长龙现象。上下坡道、弯道出入口也可不停车读卡,避免车辆熄火,半坡起动。

    电磁辐射,无信号衰减

    本设备是光激励、TDMA、休眠唤醒、蓝牙通信、数据控制等高新技术的结晶,为防止高频电磁波辐射,降低卡片功耗,本设备采用了先进的红外唤醒技术,电子标签常处于休眠模式,在天线发送的红外信号范围内,被激活后发送射频卡号,确保卡片自身无射频信号发射,也保障了无任何电磁波辐射对人体造成的伤害。设备和电子标签没有读卡时没有电磁辐射,读卡时约10毫瓦(约为手机的二十分之一),对人体不会造成任何伤害。本设备读卡距离020米调节,电子标签和本设备长期工作不存在信号衰减。

    安全性能高,使用寿命长

    本设备采用纯工业级制造,超强防雷功能,电路每级设计都具有防护功能,全天候室内外工作,无需维护。系统使用加密识别技术,每套设备与卡片使用唯一通信密码,确保系统使用的有效性和安全性。射频功率小于10毫瓦,不受无委管制。与本设备配合使用的有源电子标签采用最新的休眠激活方式工作,被动式发送卡号,待机时无能量消耗;卡片进入读卡信号扫描范围时,卡片被激活,自动打开电源发送卡号;卡片离开读卡扫描范围后,自动关闭电源进入休眠,大大延长卡片使用寿命。电子标签使用大容量锂亚电池,使用寿命5年以上,采用纯数字式进口射频基站芯片,无误码设计,稳定性好,产品抗干扰、抗衰老能力强,不受其它通信产品干扰(如:手机等无线通信产品),手机通话不会烧卡。

    应用领域

    党政军机关,企事业单位内部停车场。

    无人值守地下车库,月卡车库,专用车库。

    花园别墅,住宅小区,商务大厦。

    金融保险,社会公共场所。

  • 技术参数

    指 标
    参 数
    指 标
    参 数
    产品型号
    TC320
    所属类别
    远距离感应卡读卡控制一体机。
    读卡速度
    ≤0.1秒
    读卡模块
    工作频率为433MHz的远距离感应卡读卡模块。
    刷卡间隔
    0.5
    支持卡类型
    工作频率为433MHz的远距离专用感应卡。
    标签协议
    TDMA
    工作模式
    光激励定位、TDMA蓝牙通信、休眠唤醒。
    读卡角度
    80
    供电方式
    通过专用电源供电或专用适配器供电。
    工作电压
    12V~18V直流
    适配器
    AC110V~220V/DC+12V。
    工作电流
    4A
    数据传输
    作为一体机使用时,无数据保存;作为读卡器使用时,与控制器的数据传输为实时。
    静态电流
    50mA
    传输距离
    作为一体机使用时,无数据传输;作为读卡器使用时,与控制器的数据传输距离≤100米。
    蓝牙功率
    ≤10mW
    通讯方式
    作为一体机使用时,采用RS232/485通讯,用于绑定发卡机。
    红外发送频率
    38KHz
    数据输出格式
    作为读卡器使用时,与控制器的数据通讯采用国际标准Wiegand 26/34bit方式。
    射频接收频率
    433MHz
    读卡感应距离
    0~20米(可调)
    外壳材料
    PVC及喷塑
    天线裸板尺寸
    100(L)×121(W)×30(H)mm
    工作温度
    -30~75℃
    整体外型尺寸
    1360(L)×260(W)×100(H)mm
    工作湿度
    10%~95%RH
    产品重量
    13KG

  • 设备安装调试

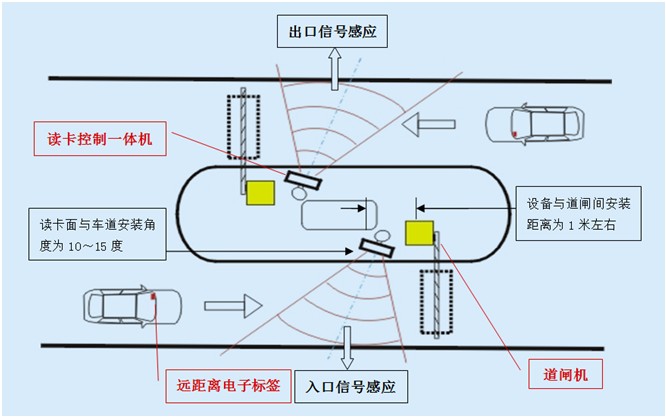

    1)安装位置及高度

    A、本设备支架安装在道闸机前,与道闸间安装距离为1米左右,位置以互不干涉为准,本设备的正面朝向来车方向。

    B、本设备安装高度:1.5米(可根据现场车辆的高度酌情调整,一般本设备的安装高度比卡片安装高度高出0.51之间为最佳)。

    2)读卡距离调节

    读卡距离远、近根据本设备发送的信号范围所决定,当读卡面角度与车道垂直时,读卡距离最短;反之,当读卡面朝向车开的方向角度越小,读卡距离则越远。

    3)读卡信号强度调节

    读卡信号强度的调节是为了增加读卡灵敏度,克制因信号太强引起的不必要的干扰和误动作。当信号强度开关全部调至OFF状态时,信号强度进入全自动调节方式,如果有一个或多个开关调至ON状态,信号的强度调节进入手动调节方式,开关由弱到强,全部为ON时信号为最强状态。

    4)读卡角度调节

    本设备角度调节步骤如下:

    A、先将本设备的红外窗口对准来车方向,开启本设备。

    B、将卡片安装到测试车内。

    C、将车子开到最佳读卡位置(一般是离道闸杆45米)。

    D、调整本设备的水平方向(从来车方向往路对面方向做缓慢调整)直至不读卡,然后回调10度即可。

    操作说明

    1)设备时钟设置

    依次按“ENTER”键,分别进入“年------退出设置”循环设置状态,对应的设置位闪烁显示;按“UP”、“DOWN”键对闪烁位进行加减;对秒设置时按“UP”、“DOWN”键为秒清零;按“MODE”键或无操作10秒后退出设置状态。

    2)用户卡发行

    AS-910发卡机连接管理电脑,分别连上RS232串口和USB口,发卡机亮绿灯。打开管理软件--远距离红外卡片管理系统,然后拿一张卡片,将卡片上的圆形透光小窗口朝下,对准发卡机长条型透光窗口,放置于发卡机上面,使卡片处于在读状态;然后填写姓名、备注、有效期、权限选择(进出设备地址号,打“√”为选中),然后下载区选择“写卡有效期,权限”后,点击【下载】按钮,发卡机“嘀”一声后,等待卡片读出数据是否正确。读卡信息区提示成功后,卡片就可以到远距离读卡控制一体机上读卡开闸了。如下图:

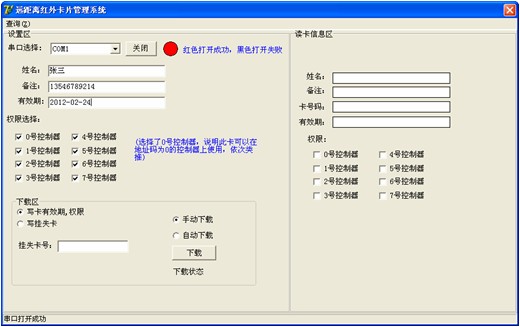

    图A
    图B

    如果串口没有打开,要重新选择电脑的串口,然后打开。

    3)用户卡挂失(黑名单)

    AS-910发卡机连接管理电脑,分别连上RS232串口和USB口,发卡机亮绿灯。打开管理软件--远距离红外卡片管理系统,然后拿一张卡片,将卡片上的圆形透光小窗口朝下,对准发卡机长条型透光窗口,放置于发卡机上面,使卡片处于在读状态;然后正确填写要挂失的卡号码,选择“写挂失卡”,然后点击【下载】按钮,下载成功后,将此挂失卡置于远距离读卡控制一体机前读卡,读到后“嘀”长鸣一声并亮蓝灯,表示挂失成功,该远距离读卡控制一体机已不能读取该卡号对应的卡片。如下图:

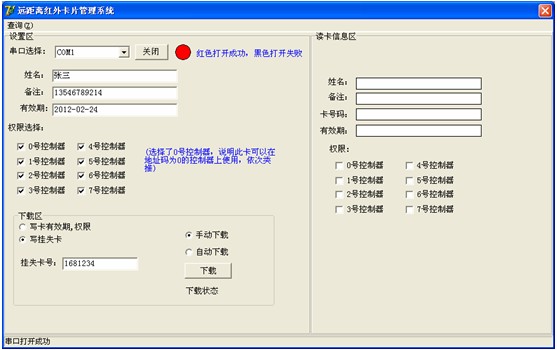

    图C

    4)清除用户卡挂失(黑名单)

    当挂失数量过多时(超1000张);按住控制器的“MODE”键超6秒进入清除挂失卡状态,LCD屏显示“CLEAR ALL”字样,再按“ENTER”键确认清除挂失卡,LCD屏显示“CLEAR OK”表示清除完成,2秒后自动退出。

    进出流程
  • 注意事项

    1本设备上电后,红色LED指示灯会常亮。当卡片被读取时,红蓝LED灯会交替显示,无卡时只亮红色LED灯。

    2)卡片光激活窗口在太阳光照射下会比室内读卡距离近(太阳光有较强的红外干扰),可将本设备红外光调大些(调节SW2SW3)。反之室内调小些。安装调试时注意调整好此项参数。

    3)异常处理(简易故障排除)

    现场应用常见异常处理表:

    故障现象
    可能导致故障的原因
    处理办法
    设备电源灯不亮
    电源开关没有打开。
    打开电源开关。
    电源模块损坏。
    更换电源模块。
    电源LED红色但不读卡
    ①设备死机。
    ①断电再上电重启设备。
    ②读卡模块损坏。
    ②换另一台设备试试。
    ③卡片损坏。
    ③换另一张卡试试。
    在读卡区没有电子标签时设备蓝色信号指示灯闪烁或常亮
    有同频(433MHz)无线电信号干扰。
    找到干扰源并做处理。
    设备蓝色信号指示灯闪烁但是不能读到电子标签
    有同频(433MHz)无线电信号干扰。
    找到干扰源并做处理。
    同时有多张电子标签进入读卡区。
    将多余的电子标签移出读卡区。
    不能读到电子标签且设备的蓝色指示灯不亮
    电子标签损坏或电源开关未打开。
    换电子标签或打开电源开关。
    天线板损坏。
    换天线板。
    设备的读卡距离近
    设备红外发射窗口有遮挡物。
    移开遮挡物。
    ②卡片光激活窗口没对准设备
    校准卡片位置。
    ③卡片内电池电量低或损坏。
    更换电池。
    同时有多张卡进入读卡区。
    将多余的电子标签移走。
    电子标签损坏。
    换卡。
    天线板损坏。
    换天线。
    读卡断断续续
    ①卡片处在有效读卡区边缘。
    ①调整卡片位置。
    ②卡片光激活窗口没对准设备
    ②调整卡片位置。
    ③有多张卡进入读卡区。
    将多余的电子标签移走。
    ④附近有同频(433MHz)干扰源。
    找到干扰源并做处理。
    设备读卡但无数据输出
    ①通信线路故障。
    ①检查通信线路。
    ②通信设置不匹配。
    ②重新设置相关参数。
