产品名称TD-4500 180度一字全高通道转闸
产品型号TD-4500
突出特点暂无信息
相关视频暂无信息
  • 产品介绍
  • 产品特性
  • 技术参数
  • 产品图示
  • 其他
  • 产品介绍
    全高通道转闸能够实现公共通道实质性的限制访问控制。本设备将机械、电子、微处理器控制及各种读写技术有机地融为一体,通过配置各种不同的读写设备(如感应ID/IC卡、指纹、人脸识别等),采用性能可靠的安全保护装置和实时报警系统与方向指示界面,共同协调实现通道的智能化控制与管理。设备外形板材采用304不锈钢板,管材采用202不锈钢冲压成型,造型美观大方、防锈、坚固耐用、使用简单、维护量低,并且对外采用标准的电气接口,可方便地与磁卡、条码卡、感应ID/IC卡和指纹、人脸等生物识别设备读写装置进行系统集成,可广泛地应用于宾馆、厂矿、小区、会所、企事业单位等需对通道实现智能化管理的场所,为出入人员提供文明、有序的通行方式,同时又可杜绝非法人员出入;另外系统还专门设计了满足消防要求的功能,在出现紧急情况时,断电可保证通道畅通无阻,方便人员及时疏散。一般情况下,本设备都是配套专业门禁系统集成使用的,可实现人员统计管理、人员出入信息次数查询、员工考勤自动统计、非法闯入报警、监控联动等功能。
    转闸由机械系统和电控系统等部分组成。机械系统分为结构架和机芯两部分。结构架作为载体,其上安装有方向指示读写装置;机芯主要有电机、机架、传动轴、闸门等组成。电控系统由读卡器[属门禁部分,需另配。用于读取卡上信息并经门禁控制器判断处理后,向主控板发出申请通过信号(开关信号)]、主控板、限位开关、变压器、电池、电磁铁、继电器等组成。
    转闸的工作原理为:当转闸接收到开闸信号(如进方向)后,电磁铁往左方收缩,解除对定位圆块的锁定。随即,电机按方向要求开始转动,转动一定的角度后,联接在电磁铁伸缩轴上的接触块与行程开关发生作用,后者促使行程开关的伸缩,并产生相应的信号给转闸驱动板。当转臂快到极限位置时,限位装置中的一个限位开关在限位块的曲面作用下,开始闭合,随即电机停止转动;与此同时,电磁铁在内部弹簧的作用下回复到初始位置(接触块脱离行程开关),将定位圆块锁住(主轴无法动作),转臂打开,形成透明通道。当红外线检测到人通过信号后,电磁铁再一次解除对定位圆块的锁定,电机开始反转。
  • 产品特性

    采用独特的传动系统,使闸机在零位锁定,解锁更加准确、可靠。系统运行平稳,机芯设计合理可靠,噪声小,运行平稳,使用寿命长。

    具有多种工作模式可供选择,可单向或双向控制人员进出。即可双向读卡限流,也可一边读卡、另一方向禁行,一边读卡、另一方向自由通行。

    当读有效卡后,行人进入后只需轻轻推动转门即可,自动复位,门始终在关闭状态,旋转门每次转动180度,可一边过人一边过自行车。

    转臂打开速度可进行设置,通过主控板上的内置小键盘,可在线编程设备的运行状态,满足不同场合的要求。

    具有统一、标准的对外电气接口,可与感应IC/ID卡、磁卡、条码卡或指纹、人脸等生物识别类产品做系统集成,集成为自动身份识别管理系统,从而实现门禁、考勤或收费功能。还可实现视频监控管理功能。

    转闸系统通过加装门禁系统直接通过管理计算机实现远程控制与管理。可在控制中心通过用电脑键盘或鼠标在管理电脑屏幕界面上进行设定,实现控制安全门的人员放行流向。可实现特殊状态下的特殊控制功能:远程强制锁定、远程强制放行、远程规定动作和手动解锁。远程强制锁定:如遇紧急情况时,可由控制中心远程强制锁定本设备,实现封闭通道,禁止进出。远程强制放行:可由控制中心强制介入,远程强制开启本装置,实现自由进、自由出或双向自由进出。远程规定动作:可由控制中心依人员流向放行表规则进行设定周一至周日每天多次不同时段的人员流向权限,实现自动化管理。手动解锁:遇电源系统故障时,备有手动机械解锁功能,用特殊锁具开启解脱装置,使之可双向通行。结合系统集成管理软件可自动统计通行数据,提供多种资料查询路径,并能以多种格式输出和打印统计报表。

    系统集成后的主要功能有:

    基本功能:

    1出入管理控制钥匙功能

    一张原装射频感应卡经授权可以进入公司所有被允许的门,未经授权的持卡者将被拒之门外。

    2卡证一体化考勤管理

    感应卡可以印刷成可以佩戴的工作证,并附有相片、详细资料和公司Logo图案,可以树立公司或机关规范化管理形象,配合配套管理软件实施考勤管理功能。

    3)实时监控、照片显示、门状态显示和联动功能

    可以通过微机实时监控所有门状态和进出情况及报警情况,实时显示人事资料和照片。当时的刷卡开门等记录可以实时传输并显示在控制中心的界面上,甚至可以将记录实时提取到计算机的数据库里。重要的地方还可以驱动摄像机和进行消防联动,确保工作环境和工作人员的安全。

    4强大的出入管理和权限管理

    255个个性化的时段控制,可以定义某个人几月几日,星期几,几点到几点可以进入某几个门;可以快捷地启用挂失或者使用某张卡或者一批卡;可以设置定时常开/常闭门时间。

    5)两万张注册卡权限,10万条脱机存储记录容量。

    6)时间段权限管理功能。

    7)脱机运行功能。

    8实时提取记录功能

    9)强制关门、强制开门功能。

    10)远程开门功能。操作员通过点击软件界面的门和按钮,远程打开某个门。

    11)门内人数快速查询功能。

    12)人员快速定位查询功能。

    扩展功能:

    1非法用户报警功能

    外来人员无权限通过通道时,通道会发出声光报警,提示保安人员,同时会抓拍无权限通行人员的影像资料。有效的防止非法人员的进入,也能防止本单位的人未登记的出门。

    2)双向进出、自动方向识别

    每路通道均可入可出,大大提高设备的使用率,人员通过时,系统会自动识别进出方向,为管理者提供更准确的数据。

    3)通过一人识别一张卡

    每通过一人,系统只能识别一张卡,有效地防止了替代刷卡的现象。

    4)视频监控联动功能

    当有人员通过时,相关管理人员(例如:门禁通道管理员)的电脑马上会显示相应的信息;系统支持远程的视频监控功能,领导可以在办公室内直接监控任意一台摄像机的画面。

    5)多卡开门功能。

    6)首卡开门功能。

    7定时常开门、定时常闭门和在线功能。

    8)紧急关门功能。

    9)消防报警及紧急开门功能。

    10启用报警故障事件功能。

    11反潜回、防尾随功能。

    12)互锁功能。

    13)定时提取记录功能。

    14)定时上传权限功能。

    15日志查询功能。

    16多级管理员权限管理,操作员分部门管理功能。

    17电子地图功能。

    系统组成:管理电脑和管理软件、专业门禁系统、视频监控系统、声光报警器、转闸及通道控制器等系统设备组成。

    具有断电双向自由通行,通电自动恢复锁定功能,以便在紧急情况下快速组织人员疏散,符合消防要求。亦可增设遥控进行转闸控制,便于管理及处理突发事件。

    具有故障自检和报警提示功能,方便用户维护及使用。

    具有自动复位功能,即行人获得过闸权限后,在系统设定的时间内没有过闸(通行时间可由管理人员自行设定),转闸系统自动取消行人本次通行权限,恢复到初始锁定状态。

    防水、防晒、耐寒、耐高温。

    可与其他类型通道产品配合使用。

    其它可扩展功能:

    1)计数功能:可自动对通行方向的通行人数进行统计,并以直观的LED(选装)方式呈现给管理者,使管理者对某方向的通行人数了如指掌。

    2)人数限制功能:通过软件设定,可限制场所内部的人员总数,以满足一些特殊场合的特殊需求。

    3)红外对射功能:通过加装数对红外感应器,防止行人非法进入通道,保障行人安全顺利通过通道。也可防尾随,防止一次过多人的非允许情况。

    4)语音提示及声光报警功能。

    适用范围:适用于单向或双向控制人流的进出口通道。

    小区、车站、码头、机场安检、旅游景点进出口通道;

    会展、游泳馆等验票通道;

    工厂、学校、机关企事业单位进出口考勤、门禁、消费管理;

    特殊通道控制。

  • 技术参数

    指 标
    参 数
    指 标
    参 数
    箱体材料
    标准304号不锈钢
    款式分类
    全高通道转闸
    臂翼材料
    标准202号不锈钢
    控制板安装位
    2
    内部结构
    钢材框架结构
    外接设备安装位
    2
    控制信号
    继电器信号输入
    输入接口
    DC12V电平信号或脉宽>100ms的DC12V脉冲信号。
    机芯电压
    DC24V
    电源电压
    AC220±10%V、50Hz。
    驱动电流
    >10mA
    驱动电机
    直流电机24V/100W。
    闸杆长
    600MM
    闸门开、关时间
    2-3秒(可设置)。
    最大通道宽
    600MM
    通行速度
    常开模式:30人次/分钟;常闭模式:20人次/分钟。
    传动角度
    180
    工作环境
    室内、室外(最好架雨篷)。
    环境温度
    -1560
    相对湿度
    相对湿度≤90%,不凝露。
    摆动方向
    单向或双向
    正常使用寿命
    300万次以上
    产品重量
    200KG左右
    外型尺寸
    2150(L)×1500(W)×2300(H)MM

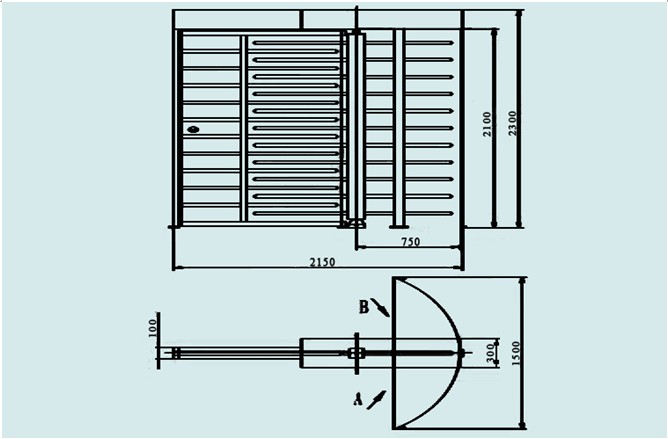

  • 产品尺寸图
    系统产品拓扑图
