其实只是RS485总线结构理论上，在理想环境的前提下才有可能使得传输距离达到1200米。一般是指通讯线材优质达标，波特率为9600bps，只有一台RS485设备才能使得通讯距离达到1200米，而且能通讯并不代表每次通讯都正常。所以通常RS485总线实际的稳定的通讯距离远远达不到1200米。负载RS485设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护，波特率的加高等等因素都会降低通讯距离。

2。RS485总线可以带256台设备进行通讯。

其实并不是所有RS485总线都能够带256台设备的。要根据RS485转换器内芯片采用的型号和RS485设备芯片采用的型号来判断的。谁低就谁的带载能力标准。一般RS485芯片负载能力有三个级别：32台、128台、256台。理论上的标称往往实际上是达不到的。通讯距离越长，波特率越高，线径越细，线材质量越差，转换器品质越差，转换器电能供应不足(无源转换器)，防雷保护越强这些都会大大降低真实负载数量。

3。RS485总线是一种最简单最稳定最成熟的工业总线结构。

这种概念是错误的。应该是：RS485总线是一种用于设备联网的经济型的传统的工业总线方式。通讯质量是需要根据施工经验进行测试和调试的。RS485总线虽然简单，但必须严格安照施工规范进行布线。

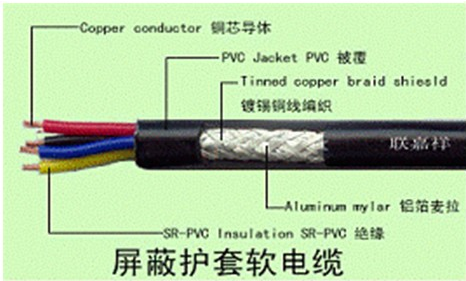

二、RS485通讯线缆说明

★ 避免阳光直射，PVC胶管，软管，线槽保护。

★ 无强磁场环境干扰或产生强磁场设备运作环境。

★ 避雷措施及设备完善，接地措施。

RS485+和RS485-这两条数据线一定要互为双绞。布线一定要布多股屏蔽双绞线，多股是为了备用，屏蔽是为了出现特殊情况时调试，双绞是因为RS485通讯采用差模通讯原理，双绞的抗干扰性最好。不采用双绞线，是极端错误的。RS485总线一定要是手牵手式的总线结构，坚决杜绝星型连接和分叉连接。设备供电的交流电一定要真实接地，而且接地良好。有很多地方表面上有三角插座，其实根本没有接地，要小心。接地良好时，可以确保设备防雷击、浪涌冲击。静电累计时，可以配合设备的防雷设计较好地释放能量。保护RS485总线设备和相关芯片不受伤害。避免和强电走在一起，以免强电对其产生干扰。

三、推荐的几种调试方法

首先要确保设备接线正确，且严格合乎规范。

共地法：用一条线或者屏蔽线将所有RS485设备的GND线连接起来，有需要的情况下将每个设备的连地点加一限流电阻（防止二台设备之间GND参考值差别太大对通讯产生干扰），这样可以避免所有设备之间存在影响通讯的电势差。

终端电阻法：在最后一台RS485设备的RS485+和RS485-上并接一个120欧姆的终端电阻来改善通讯质量。

中间分段断开法：通过从中间断开来检查是否是设备负载过多、通讯距离过长、某台设备损害对整个通讯线路的影响等原因。

单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

更换转换器法：随身携带几个转换器，这样可以排除是否是转换器质量问题影响了通讯质量。

笔记本调试法：先保证自己随身携带的电脑笔记本是通讯正常的设备，替换客户电脑，来进行通讯，如果可以，则表明客户的电脑的串口有可能被损害或者受伤。

四、施工注意事项

工程施工布线、安装、测试总要求是安全第一，质量第二，效率第三。要注意以下几点：

1．RS485理论极限传输距离为1200米，在一条RS485通讯线上不能多出32台终端机。在有必要的情况下可以增加中继器（信号放大器）。

2．在线与线的接头处一定要用焊接（接头处不能受力），二线之间的焊接距离最好在5CM以上，防止线被拉动绝缘破损时二线断路，并用绝缘电工胶布将焊接点牢固包扎。在选购线材的时候采用的是4*0.5平方毫米的四芯多股屏蔽双绞线。如果通讯效果不佳，现场有干扰，接线过程中要把屏蔽层接地。

3．每台终端机设备必须接一个独立电源插座。切记不要带电接线，尤其强电。

4．现场的接线尽量统一、标准。做好永久标记，杜绝误接线导致人员和设备的伤害。接头绝缘胶布要牢、而且美观。

5．RS485通讯线的正负可测量，尽量分颜色标识。理论上接屏蔽线，线越粗越好，现场最好一条总线统一一种线材。拉线前对线进行测试。AC220V电源线各分支最好用1mm或以上的电源线。

6．一般室内布线用塑料管，室外布线用铁管。要求现场布线一律穿管。走管尽量横平竖直，靠墙固定。强电、弱电分开布线，两管相隔要求大于20CM。

7．设备通电调试时，一台一台的插电测试，注意可能存在短路和断路的情况，通电时做好相关安全措施。通电前用万用表测试各强弱电电源线防止短接。

8．强电线路通电测试，要有人值守，随时处理各种突发情况，最好接电前测试好自己线路，让现场客户电工负责通电测试。一般连续通电6个小时后无问题，才能现场通电离开人。

9．工程施工中，现场测试用电源、工具等设备在人离开时要断电，现场工具、材料要交接保管好。

10．现场施工要遵守现场要求，不要吸烟、酗酒施工，最好带上施工卡片或相关身份标识，不要妨碍别人工作、大声喧哗，注意衣着、行为等形象。现场相关客户联系人和负责人的联系方式要记录。外包施工时，要管理好相关外包作业人员，积极协调现场各方有关工具借用、工作时间不能作业、水电等使用的的相关矛盾。

11．门禁施工中电锁、读头的接线都有距离限制。所以施工中尽量用较粗的线。电锁的锁孔切割、位置安装、选型要考虑现场环境、门和框的材料，做到美观、安全、耐用。

五、施工调试常用到的工具

1．万用表；

2．烙铁、焊锡；

3．镊子、手动螺丝刀、电动螺丝刀（包括“一字”和“十字”）

4．斜口钳；

5．电源5V、12V各一个；

6．示波器，可查看电源波形；

7．发卡器；

8．IC启拔器；

9．电工胶布，防水胶布；

10．其他专用工具{卡/RS485转换器/USB转串口转换器/活动板手/内六角/卷尺/}等。
