磁力锁的标准安装方法

发布时间：2016-07-21 17:13:00 阅读次数：2550

一、外开门的表面安装方法：（参照图一至图八）

	第一步：首先用螺丝刀打开磁力锁盖板，再用六角扳手打开磁力锁边板，准备安装（见图一）。
	第二步：拿出安装纸板，将纸板沿着虚线折叠，按图二所示方法把纸板放到所需装锁的位置，然后把需要打孔的地方做上记号后打孔。
	第三步： A．继铁板的固定（参见图三）。将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。 B．边板的固定（参见图三）。把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后移动，以利于安装位置的修正。 C．修正边板的位置。使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。 D：固定锁主体与边板。锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上(参见图四)。
	第四步：按照说明书的指示接线（参见图五）。
	第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中（参见图六）。
	图七与图八所示为典型的外开门外置式的安装式样。

★ 安装注意事项

在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。

二、内开门的表面安装方法：(ZL型支架的安装方法）

解决外装磁力锁的内装问题。

图九

内开门做表面安装时，需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用的；另外两块较短的Z2、Z3是配给继铁板用的。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上的；Z3是用于固定继铁板的，边上有三个孔，中心孔应与继铁板的中心孔对齐。下面介绍安装方法。
A．先将Z&L支架中的L1支架放在装锁的位置上，用M5*25的自攻螺丝固定于门框或墙面上。
B．用六角扳手将锁主体锁在L1支架上。
C．对应于L1支架的位置把Z2支架固定在门上。
D．将继铁板插入Z1的三个孔中假固定，然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
E．将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
F．如果是双扇门，可以用两套Z&L支架。

三、埋入式（内置式）的安装方法：

内开门与外开门的埋入式安装方法一致，对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

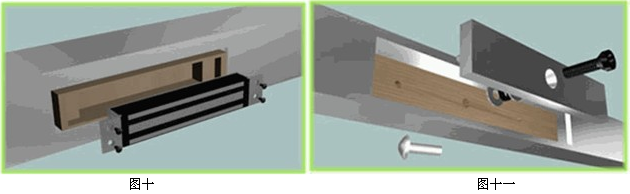

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。此种方法取材方便，安装简单。在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

★安装注意事项

在做埋入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

四、玻璃门的安装方法：

1．有铝合金（或其它材料）包框玻璃门的安装方法：

有框玻璃门要做埋入式安装一般采用嵌入式磁力锁，这是最适合安装在有框玻璃门上的锁，无论你的门是内开式还是外开式、双开式自由门都可以安装。安装方法与普通门的埋入式安装一样。

★安装注意事项

玻璃门需要装有铝合金包框，因锁吸和距离要求小于6毫米，所以要求门边到门框的距离小于6毫米，地弹簧需采用品质稳定的高质量地弹簧，否则会影响锁的定位。

2．无框玻璃门的安装方法：

一般的锁具很难安装在玻璃门上，即使有些锁可以安装，但会影响整个门的美观，磁力锁配合安装配件—U型支架，可以轻松的安装，而且美观可靠。

(1)利用U型支架安装磁力锁在无框玻璃门上：

图十二	没有包框的玻璃门需要有安装配件来辅助安装。安装方法与普通门的表面安装方法基本雷同，只不过是在第三步安装继铁板的时候不同，安装方法如图十二所示。把U型支架连同橡胶缓冲垫及不锈钢垫片（放在锁螺丝的一边）套在玻璃门上，用无头内六角螺丝锁在玻璃门上，然后把继铁板固定在U型支架上。

(2)利用AB架来安装：

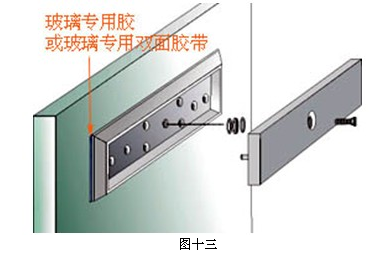

先把AB架用玻璃专用胶（或双面胶带）固定在玻璃门上，然后再把继铁板固定在支架上。这种安装方法不大常用。

五、其他注意事项：

安装前请认真阅读安装说明书，并敬请注意以下事项：

1．不要在继铁板或锁主体上钻孔；

2．不要更换继铁板固定螺丝；

3．不要用刺激性的清洁剂擦拭磁力锁；

4．不要改动电路。

六、保养：

磁力门锁的保养与其他锁类相比比较简单，只要保持继铁板和锁主体表面无杂质即可，所以请定期用非蚀性的清洁剂擦拭其表面。

七、常见问题、原因及解决方法：

问题	可能的原因	解决方法
门无法锁上	1．无电源供应。	检查供电电源。
门无法锁上	2．电源线松动。	将电源线锁紧。
抗拉力不够	1．电源供电功率不足。	使电源输出达到锁的正常工作状态。
	2．门严重变形或磁力门锁安装不良，导致继铁板与锁主体接触面积缩小。	调整门或重新装锁。
	3．继铁板或锁主体表面有杂质。	清除杂质。
磁簧开关输出错误	1．继铁板和锁主体没有完全接触。	调整二者的位置。
	2．磁簧开关位置不对。	请与供应商联系。
	3．外接负载电量超过磁簧开关的最大承受力。	请重新调整电量。
