门禁用的电锁的种类及其各自的特性

发布时间:2016-05-20 23:32:00   阅读次数:2344

门禁常用的电锁有:电插锁,磁力锁,电锁口,电控锁等(按使用普及率排序)。

电插锁

有的人也叫他阳极锁,其实他只是阳极锁的一种,即停电开门的电锁。因为按照消防要求,火灾时,大楼会自动切断电源,电锁应该打开,方便人员逃生,所以大部分电锁是断电开门的。

电插锁:通常用于玻璃门、木门等。

优点:隐藏式安全,外观美观,安全性好,不容易被撬开和拉开。

缺点:安装时要挖锁孔,比较辛苦。

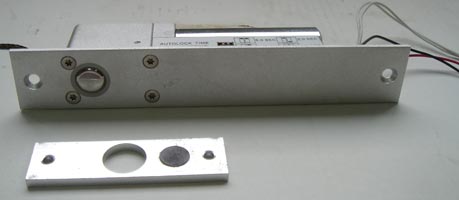

电插锁

电插锁根据电线数量可分为两线电插锁、四线电插锁、五线电插锁和八线电插锁。

1)两线电插锁

有两条电线,红色和黑色,红色接电源+12VDC,黑色接GND。断开任何一根线,锁头缩回,门打开。两线电锁,设计比较简单,没有单片机控制电路,锁体容易发热烫手,冲击电流比较大,属于价格比较低的低档电插锁。

2)四线电插锁

有两条电线,红色和黑色,红色接电源+12VDC,黑色接GND。还有两条白色的线,是门磁信号线,反映门的开和关状态。它通过门磁,根据当前门的开还是关状态,输出不同的开关信号给门禁控制器做判断,例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断,如果不需要这些功能,门磁信号线可以不接。四线电插锁采用单片机控制器,发热良性,带延时控制,带门磁信号输出,属于性价比好的常用型电锁。

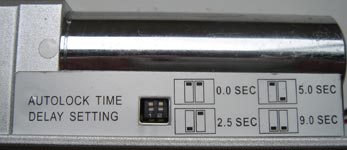

电插锁上的关门延时设置

所谓带延时控制,就是锁体上有拨码开关,可以设置关门的延时时间。通常可以设置为 0秒、2.5秒、5秒、9秒。每个厂家的锁分几档延时略有不同。

请注意这个延时和门禁控制器软件设置的开门延时这两个概念是不一样。

门禁控制器软件设置的是开门延时,或者叫门延时,是指电锁开门多少秒后自动合上。

电锁自带的延时,是关门延时,是指门到位多久后,锁头下来,锁住门。一般门禁系统都是要求门一关到位,锁头就下来,把门关好。所以,电锁延时缺省设置成0秒。而有些门,地弹簧不好,门在关门位置前后晃荡好几下,门才定下来,这个时候如果设置成0秒,锁头还没有来得及打中锁孔,门就晃荡过去了,门晃荡回来会把已经伸出来锁头撞歪,这种情况就可以设置一个关门延时,使门晃荡几下后,稳定下来,锁头再下来,关闭门。

3)五线电插锁

和四线电插锁的原理是一样的,只是多了一对门磁的相反信号,用于一些特殊场合,正式场合反而麻烦,工程师要测试该用哪一对。

红黑两条线是电源。还有COMNONC三条线,NONC分别和COM组成两对信号相反(一组闭合信号,一组开路信号)。门被打开后,闭合信号变成开路信号,开路信号的一组变成闭合信号。

4)八线电插锁

原理和五线电插锁一样。只是除了门磁状态输出外,还增加了锁头状态输出。即,锁头是不是伸出来信号不一样。

备注:有些玻璃门没有门槛(即门框也是玻璃的),或者玻璃门面的顶部没有包边,需要买无框玻璃门附件来辅助安装。附件的费用由于产量不高,费用不低。

电插锁带无框玻璃门附件安装后样图

磁力锁

又叫电磁锁,是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。磁力锁也是一种断电开门的电锁。

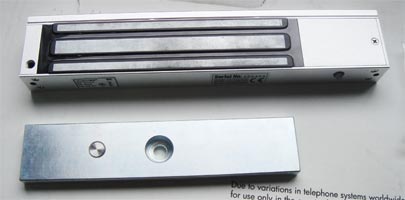

磁力锁

磁力锁的固定用配件和螺丝

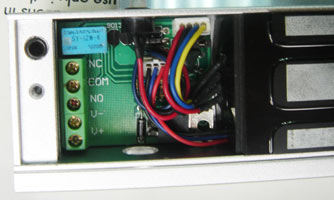

磁力锁内的接线端子

有些磁力锁是带门状态(门磁状态)输出的,你仔细观察接线端,除电源接线端子外,还有COMNONC三个接线端子,这些接线端子的作用可以根据当前门是开着还是关着,输出不同的开关信号给门禁控制器做判断,例如门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断,如果不需要这些功能,门状态信号端子可以不接。

磁力锁通常用于木门、防火门等。

优点:性能比较稳定,返修率会低于其他电锁。安装方便,不用挖锁孔,只用走线槽,用螺钉固定锁体即可。

缺点:一般装在门外的门槛顶部,而且由于外露,美观性和安全性都不如隐藏式安装的电插锁。价格和电插锁差不多,有的会略高一些。

由于吸力有限,通常的型号是280公斤力的,这种力度有可能被多人同时,或者力气很大的人忽然用力拉开。所以,磁力锁通常用于办公室内部等一些防君子不防小人的非高安全级别的场合。有些安全场合,例如监狱,如果用到磁力锁,会定做抗拉力500公斤以上的磁力锁。


磁力锁安装好后样图

电锁口(电锁扣)

也有的人叫他阴极锁,其实不对,他只是其中一个类型,是阴极锁的一种。它安装在门的侧面,必须配合机械锁使用。

电锁口

优点:价格便宜。有停电开和停电关两种。

缺点:冲击电流比较大,对系统稳定性影响大,由于是安装在门的侧面,布线很不方便,因为侧门框中间有隔断,线不方便从门的顶部通过门框放下来。锁体要挖空埋入,安装比较吃力。不刷卡,通过球形机械锁也能开门,降低了电子门禁系统的安全性和可查询性。能承受的破坏力有限,可能一脚可以踹开,原则上,不建议大家使用这种电锁。

电控锁

主要用于小区单元门,银行储蓄所二道门等场合。也可以用门锁上的旋钮或者钥匙开门。

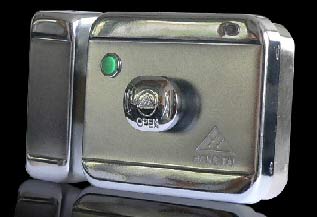

电控锁

缺点:冲击电流较大,对系统稳定性冲击大,开门时的一声,噪音比较大。安装不方便,经常需要专业的焊接设备,点焊到铁门上。施工时要注意,开门延时不能长,只能设置在1秒钟以内,如果时间长,有可能引起电控锁发热损坏。

针对这些缺点,新款的静音电控锁简称静音锁,有的人又叫电机锁,被设计出来,他不再是利用电磁铁原理,而是驱动一个小马达来伸缩锁头。

静音锁(电机锁)

其他电锁,例如玻璃门夹锁,磁力锁中的上下吸合的锁等电锁由于用量不大,有的还面临淘汰,这里就不介绍了。
