发布时间：2009-09-24 20:30:00 阅读次数：1437
几天前，有绍兴客户打电话过来说要采购五十几台指纹门禁机，指定指纹门禁机的数据通讯是采用RS485方式的，我听到后感到很惊讶，几十台数量的指纹门禁系统采用RS485方式进行联网，难道系统产品集成商或产品推荐商对门禁系统这么不专业吗？在如今TCP/IP门禁产品这么普及的市场环境下还推荐用RS485的联网方式，后来经了解，客户说是甲方（终端客户）为了价格便宜才选用RS485方式的指纹门禁系统的。
这个案例给了我很多启示，的确TCP/IP的组网方式中带TCP/IP通讯的硬件设备（这里指的硬件设备是指指纹门禁机或AS-MJ系列专业门禁控制器）成本是比RS485组网方式的硬件设备成本高，但RS485组网方式其施工和后期的维护成本方面却大大高于TCP/IP的组网方式，系统的实用性TCP/IP的组网方式也远远优于RS485的组网方式。
那在RS485网络环境下能不能实现几十台指纹门禁机的联网功能要求呢？答案是可以的，现在就详细地讲解一下RS485网络环境下多机指纹门禁的布线。
一、RS485布线规范

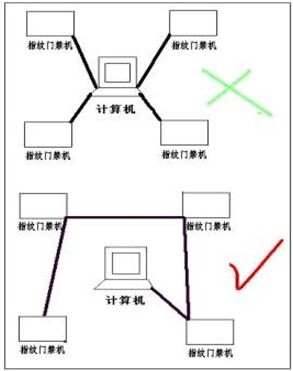

1．指纹门禁机通讯线（指的是指纹门禁机到管理电脑的线）必须采用国际通用的8芯屏蔽双绞线，这样可有效防止和屏蔽干扰，线径大于0.3mm，总线长度不超过1200米，建议在1000米以内，指纹门禁机GND、485-和485＋分别对应连接485转换器GND、TD(A)和TD(B)，通讯线路采用串联挂接式连接，手拉手方式，请勿采用星型连接或者局部星型连接（如图）。
指纹门禁机与管理电脑联网图
2．如果指纹门禁机（最后一台联网的指纹门禁机）与管理电脑的线路过长（超过1200米或管理电脑检测不到指纹门禁机），请选用RS485信号放大器，并选用更粗的通讯电缆。RS485信号放大器置于离管理电脑800米远处，加一个RS485信号放大器理论可实现加远通讯3000米，但从我们的实际应用来看，由于各类信号耗损，加远通讯1500米是可以的。在一条线路上不能过多地加载RS485信号放大器，过多地加载信号放大器会使信号失真，在一条线路上最多可加载3个RS485信号放大器。
3．如果线路过长和设备过多，请在最后一台设备上增加终端电阻（有跳线加载），总线最多可挂接32台指纹门禁机，如果条件允许，最好在一条线路上布置少于10台的指纹门禁机。
4．系统中若设备过多，可采用多线路的联网方式，即采用RS485HUB，将系统中的设备进行分线路组网，这样每条线路中指纹门禁机的数量尽量控制在10台以下。若单条线路中的距离过长，可采用加RS485信号放大器的方式组网。
5．电锁到门禁专用电源的连接线需采用2芯电源线，门禁专用电源到锁距离不可以超过100米，线径大于1.0mm。如有需门磁检测，线则需多布2芯线（可根据现场需要定）。如果输出12V电源有明显降压则可以微调电源电压到13.6V或单独给电锁供电。
6．开门按钮连接线和门磁连接线需采用2芯电缆线，线径大于0.3mm。
7．设备用线不得走强电凿或是强电线管。如因环境所限要平行走线，则要远离50CM以上。
二、几个概念的说明
概念一：RS485总线的通讯距离可以达到1200米
其实只是RS485总线结构理论上，在理想环境的前提下才有可能使得传输距离达到1200米。一般是指通讯线材优质达标，波特率9600，只有一台RS485设备才能使得通讯距离达到1200米，而且能通讯并不代表每次通讯都正常。所以通常RS485总线实际稳定的通讯距离远远达不到1200米，负载RS485设备多、线材阻抗不合乎标准、线径过细、转换器品质不良、设备防雷保护、波特率的加高等等因素都会降低通讯距离。
概念二：RS485总线可以带128台设备进行通讯
其实并不是所有RS485转换器都能够带128台设备的。要根据RS485转换器内芯片采用的型号和RS485设备芯片采用的型号来判断的，谁低就谁的，一般RS485芯片负载能力有三个级别：32台、128台和256台。理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强这些都会大大降低真实负载数量。
概念三：RS485总线是一种最简单、最稳定、最成熟的工业总线结构
这种概念是错误的，应该是：RS485总线是一种用于设备联网的经济型的传统的工业总线方式。通讯质量是需要根据施工经验进行测试和调试的，RS485总线虽然简单，但必须严格安照施工规范进行布线。
三、严格几个施工规范
1．485+和485—这两条数据线一定要互为双绞。
2．布线一定要布多股屏蔽双绞线。多股是为了备用，屏蔽是为了出现特殊情况时的调试，双绞是因为RS485通讯采用差模通讯原理，双绞的抗干扰性最好。不采用双绞线，是极端错误的。
3．RS485总线一定要采用手牵手式的总线结构，坚决杜绝星型连接和分叉连接。
4．设备供电的交流电及门禁专用电源一定要真实接地，而且接地良好。
5．有很多地方表面上有三角插座，其实根本没有接地，要小心。接地良好时，可以避免设备被雷击、浪涌冲击，静电累计时，可以配合设备的防雷设计较好地释放能量，保护RS485总线设备和相关芯片不受伤害。
6．避免和强电走在一起，以免强电对其干扰。

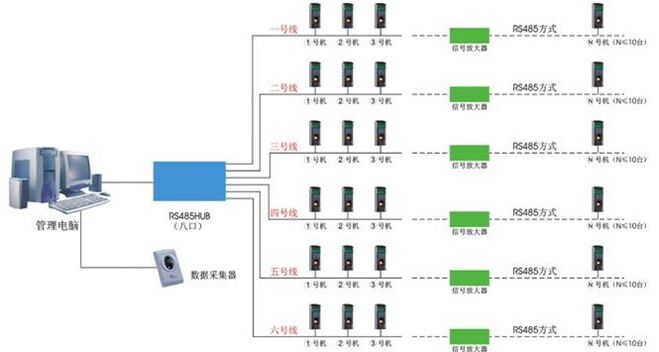

我们再以绍兴这个客户的案例举例，具体RS485网络环境下，五十几台指纹门禁机的联网布线图如下：
