配线工艺

1．数据线采用双绞线（最好带屏蔽，屏蔽是用金属网或铝箔抗干扰）。485+和485-数据线一定要互为双绞，双绞是因为485 通讯采用差模通讯原理，双绞的抗干扰性较好。

2．布线要用多股线，多股是为了备用。两芯以上（四芯或八芯线）选用其中一组用于通讯，若选用两组时，必须将有色的并成一条，将白色的并成另一条，其他可以做为备用。

3．用485 总线连接多端点设备必须用手牵手式的总线结构，坚决避免星型连接和分叉连接。

4．交流电及机箱电源要真实接地，防止浪涌冲击和雷击，当静电积累时可以配防雷设计释放能量，保护门禁等设备和相关芯片的安全。

5．数据线应与强电电源线分开穿管走线，数据线与交流电电源线同时走线时，距离应在20CM以上。

6．所布导线两端头应标记编号，并做《线端标号表》。

7．从专用电源引出的12V/24V直流电与数据线可以穿在同一根PVC管内。

8．配线时应避免导线有中间接头。若线路中非用接头不可，其接头必须采用压线或焊接，接头处应采取绝缘措施，其绝缘等级不低于导线额定值。

线路防护

1．线路敷设首先要考虑安全性，要不容易被破坏。

2．线路尽可能暗装，门禁有安全性要求必须暗装或穿金属管明敷。

3．所有线路都应穿防火PVC管或金属线管，设备进线部分或天花板走线可用防火PVC软管或金属软管。

4．采用PVC管布线尤其在室外时，管的接头要用PVC胶粘好，以防水气。

5．采用金属管布线尤其在室外时，要相互电气联接并良好接地。

6．预埋管道时，不能折小于90度的弯，转弯半径应大于管径两倍。建筑体内预埋转弯要少，并远离墙表安装区。

7．暗装时直管每45米内需装1个接线盒，每20米有一个弯时需装1个接线盒，每15米2个弯时需装1个接线盒，每3个弯时必装1个接线盒。以此类推方便线路检查。

线路的明敷

1．线路明敷时要横平竖直，或与建筑结构平行，并固定稳妥、美观。

2．线路转角时应是直角或与建筑体等角，并固定稳妥美观。

3．在视觉区明敷时，应采用适当型号的PVC线槽，转弯处接缝应是对角线。

4．设备安装点或线路分线处都应安装线盒。

5．线路或设备旁边不得安装带有强电场、强磁场及强电磁波、高温辐射的设备，如：雷达站、发射站、发电站。

电源安装及设备的防护措施

1．每台设备取电点应安装五孔（或三孔）电源插座或电源开关，便于检修，插座及开关的电流容量应大于5A。

2．裸露的开关电源应采取加装铁盒或保护罩等安全保护措施。

3．室外安装考勤机等设备需外加防雨罩等防水保护设施。

4．室外安装的设备要避免日光曝晒。

5．所有安装设备应按编码表编号标记。

6．线头应压接或焊接，要确保牢靠。

RS485总线安装调试常用方法

共地法：用数据线的屏蔽线（金属网或铝箔）将所有RS485 门禁机的GND地线连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

终端电阻法：多终端设备的RS485总线连接时，在最后一台RS485终端机的485＋和485－上并接一个120 欧姆的终端电阻来改善通讯质量。

另外，多终端设备的RS485总线连接时，负载数量过多，如一条总线上超过30台，建议用RS485HUB来解决，RS485转换器质量和兼容性要较好。

消费机的安装

1．台式消费机应留1米左右的电源及数据线，便于移动。

2．挂式消费机要配有专用的安装架固定安装。

3．消费机若有备用通讯口没用，则应插上备用插头，或用其它防水物盖住。

4．旁边不得安装带有强电场、强磁场及强电磁波、高温辐射的设备（其它IC卡设备也一样），如：雷达站、发射站、发电站。

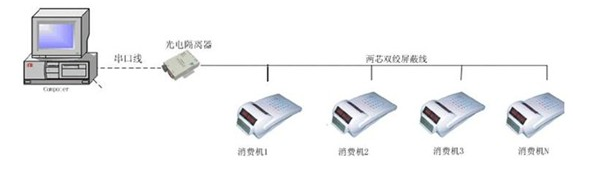

消费机安装及接线方式

水控设备安装及接线方式

1．计量方式：

5．电源箱集中供电接法：

水控系统采用集中供电方式，选用我公司水控电源箱时，每20个点（水控加阀门）一组，一组配一个，双路供电有两组输出：12V/5A电源供应20台水控机，12V/25A电源供应20台电磁阀。采用总线制布线方式（布线成本较高，但分摊后的电源每点成本低）。主机线和电磁阀线布成A、B两线，支线分别为C、D线。

即：A---C，B---D

A线要求：线截面不小于1.5平方毫米，不长于100米；

B线要求：线截面大于2.5平方毫米，不长于100米；

C线要求：线截面不小于0.5平方毫米，不长于10米；

D线要求：线截面大于0.75平方毫米，不长于5米；

以下图例：
