本方案中所采用的水控设备均为杭州华星S系列产品，该设备符合国家及行业相关标准，其核心电路全部选用原装进口产品。
本方案设计依据：
系统设计所涉及的设计标准和规范主要有：
《智能建筑设计标准（DBJ08-47-95）》
《民用建筑电气设计规范（JGJ/T16-92）》
《商用建筑线缆标准（EIA/TIA-569）》
《电气装置安装工程施工及验收规范（GBJ23-90，92）》
我们的系统选用PHILIPS公司原产的MIFARE I型非接触式IC卡，该卡具有32位的全世界唯一序列号，具有严密的逻辑运算和逻辑加密功能，以及高达8Kbit的存储容量，分为 16个扇区支持多种应用，每个扇区有自己的一组密码，可自定义每个扇区的访问条件，在读写速度、读写安全性、系统的扩展性等方面远优于磁卡、ID卡。
|
指 标
|
参 数
|
指 标
|
参 数
|
|
产品芯片
|
Philips Mifare 1 S50
|
存储容量
|
8Kbit，16个分区，每分区两组密码。
|
|
工作频率
|
13.56MHZ
|
封装材料
|
PVC、ABS、PET、PETG、0.13mm铜线。
|
|
读写距离
|
2.5～10cm
|
封装工艺
|
超声波自动植线/自动碰焊。
|
|
读写时间
|
1～2ms
|
执行标准
|
ISO 14443，ISO 7816。
|
|
工作温度
|
－20℃～85℃
|
数据安全性
|
相互三次通过认证，数据加密，支持多应用。
|
|
外形尺寸
|
86x54x0.80±0.04mm
|
数据完整性
|
半双工握手通信，循环冗余校验（CRC）。
|
|
擦写寿命
|
>100,000次
|
典型应用
|
企业一卡通、公交储值卡、高速公路收费、停车场、小区管理。
|
|
数据保存
|
>10年
|
经过多年的努力和不断的产品技术更新，S系列水控机不仅可以应用在企业、校园的澡堂、公寓、开水房以及其它公共用水场合的收费管理，并可以全面支持校园及企业一卡通扩展。
针对企业、校园后勤管理的改革要求，由我公司组织研发的“一卡通管理系统”系列管理软件和S系列水控类设备，不仅能完全满足客户多种管理方式的需求同时能有效的扩充满足多种水、电控领域的应用需求。整个系统设计采用先进的C/S构架，SQL server数据库结构，能满足分布式系统的多种应用。这种采用计算机来管理的“水控消费管理系统”，既能实现对用水消费过程的有效监督，又能通过科学、严格的管理提高工作效率。

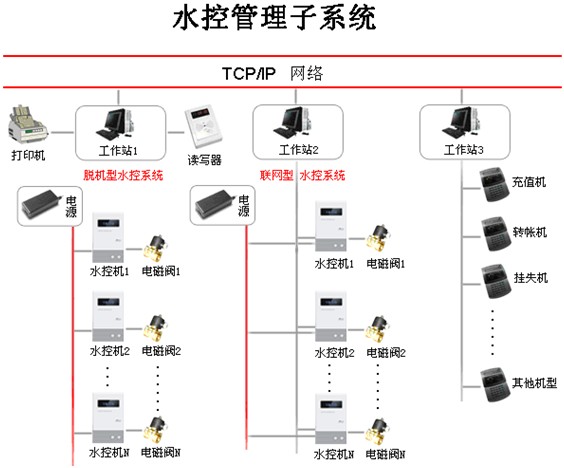

一个完整的水控消费管理系统主要由三大部分组成，即中央处理部分、网络传输部分和前端设备部分。
主要完成数据的传输任务，主机命令的下载，终端数据的采集。良好的网络环境是水控消费系统运行的可靠保证，网络结构要求严格按照RS485总线型布线结构来布线，主要组件如下：
.jpg)
.jpg)
水控系统的硬件设备包括感应IC卡水控机、电磁阀、水控专用电源、网控器、感应IC卡、水表（可选配）、感应IC卡充值机（可选配）、感应IC卡转账机（可选配）等，具体各型号产品的产品介绍和功能特性详见产品中心内的介绍。
水控机具有自动识别“伪卡”功能，持伪卡、假卡者消费，水控机会不认卡并报错。用捡到已挂失的卡用水，联网水控机将报警、警告。

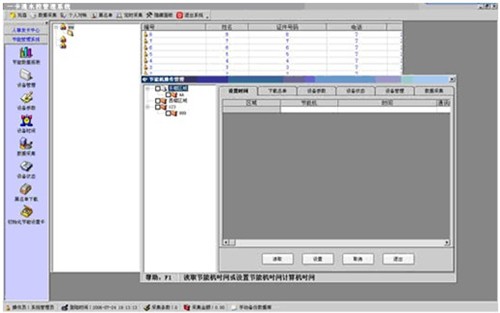

需要对联网水控和单机特殊功能进行管理，可通过管理软件和设置卡进行限制每天消费次数、额度，单次消费额度，两次刷卡的时间间隔；最大限度的保证系统的使用灵活性。
.jpg){kind=small}

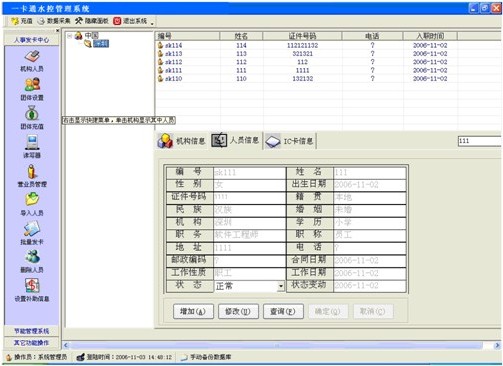

可实现日、月、年、或某一阶段的数据报表统计，各收费网点当次、当天的收入情况总量，联网水控可查询明细报表统计，个人对帐能准确地记录个人的消费、充值明细记录，为用户公平消费提供有力证明。
为了方便系统管理员查询系统的资金收支、用户的消费等信息，本系统提供了丰富的报表，供管理员进行查询。系统可以根据多种选择条件进行查询，方便用户使用。

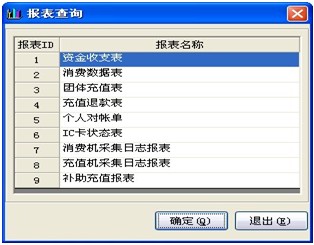

单击“查询报表”，如图所示：
.jpg)
可扩展员工和学生消费、考勤、宿舍门禁管理、上机上网收费管理、学籍管理等都可以凭借该卡片的一卡多用性能得以实现。另外联网水控可支持和消费子系统用同一个钱包。
.jpg)
|
设 备 名 称
|
型 号
|
数量
|
单价
|
总额
|
备注
|
|
管理电脑
|
|
|
|
|
客户自备
|
|
感应IC卡水控机
|
|
|
|
|
|
|
水控系统管理软件
|
|
|
|
|
|
|
感应IC卡发卡机
|
|
|
|
|
|
|
水控专用电源
|
|
|
|
|
|
|
电磁阀
|
|
|
|
|
≤90℃，用于公寓及澡堂。
|
|
流量计量仪
|
|
|
|
|
选购，计量方式选用。
|
|
感应IC卡
|
|
|
|
|
根据具体使用人数定。
|
|
网控器
|
|
|
|
|
|
|
感应IC卡消费充值机
|
|
|
|
|
|
|
感应IC卡消费转账机
|
|
|
|
|
|
|
工程施工费
|
|
|
|
|
|
|
调试培训费
|
|
|
|
|
|
|
合计
|
|
|
|
|
|
我公司应市场客户的要求对各系统产品解决方案进行分类，但由于编辑网站内容要花费大量的时间，故此解决方案较为笼统，在本网站的第二期网站内容增添中，将对各系统产品解决方案进行详细的分类介绍，敬请关注。
感谢阅览！
总编稿人：万红星
联系电话：13656711511或13336060809
