系统背景

****是连续三年跻身中国民营企业500强前30位，名列2002年度中国民营企业市场竞争力第1名的家装建材企业。先后获得了“中国诚信企业”、“全国诚信建设示范单位”、“中国质量万里行突出成就奖”、“中国绿色生态家居示范商场”等荣誉，被全国工商联和国家劳动保障部授予“就业与再就业先进单位”称号。****总建筑面积36万方，五星级市场商铺，共有观光电梯、手扶梯、客梯、货梯等100多部，****千余个停车位，市场三楼自配有500个停车位，让您购物之余，停车绝对不是问题！

为管理需要，需在****员工通道进出口设置感应卡三辊闸通道。所有进出员工均需刷卡识别，验证成功后方可通过三辊闸通道，杜绝非法通行。根据现场的实际勘测，****员工通道进出口宽度为4.5米。按通道宽度尺寸及客户需求，计划设置5个三辊闸通道。

要求本系统需达到下列要求：

1）所有进出商场的员工进出闸机（三辊闸）均要刷卡验证，所有验证均要有记录，系统可查看和管理通道数据及权限。系统也可灵活对离职人员进行权限删除。

2）员工通道进出口设置5个三辊闸通道，用于员工的通行，要求可进出双向通行。

3）通道闸系统的通讯方式为标准TCP/IP传输方式，可接入商场的局域网内，可利用商场内部局域网进行通讯传输。

4）通道闸系统后台管理软件为网络版，可做到多台电脑管理，并具有不同的管理权限，商场管理部可以查看所有进出数据。

系统概述

随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座办公大楼、智能化大厦、现代厂房拔地而起，适应信息的时代发展需要，作为跨世纪使用的建筑、厂房和办公环境，必须在功能上满足当前和未来发展的需求，成为文化和经济发展的基地。我们经常看到以下情景：博物馆、体育馆、会展中心、俱乐部等场所员工私自带朋友进入；厂区、大厦、员工饭堂等通道处拥挤，吵闹不堪；地铁、车站、码头等场所人流量大，工作人员声嘶力竭也无能为力；学校上学放学的特定时间段内学生蜂拥而来拥挤、踩压、无序等……

智能化通道三辊闸机管理系统可以帮助我们解决这些问题，并提高通行效率，改善工作和生活的环境。三辊闸的使用可以使人流有序的通过通道。

三辊闸作为人流通道的现代化控制设备（通道阻挡装置），被广泛应用于人员出/入口需要进行控制的地方，如各类企事业单位、建筑工地、智能小区、景区、学校、饭堂、宾馆、博物馆、体育馆、俱乐部、会所、地铁、车站、码头等场所，用于管理人流并规范人员出入，为出入人员提供文明、有序的通行方式，有效管理人员进出。三辊闸的使用可以使人流有序的通过通道，其最基本最核心的功能是实现一次只通过一个人，合理控制人流量，从而有效保证人流井然有序。三辊闸符合消防要求，在出现紧急情况时，断电后三辊闸拦阻体（闸杆）会自动下落，形成无障碍通道，保证通道畅通无阻，方便人员及时疏散。

三辊闸不能独立工作，其需与控制单元（包括各类系统控制器和识读控制一体机等）、前端识读单元（包括各类指纹识别终端）、管理单元（包括管理电脑、管理软件和网络连接设备等）及其它单元设备组成三辊闸通道闸系统，才能正常运行、工作，为用户所用。三辊闸与控制器、机箱电源、指纹识别终端、计算机、指纹采集仪、系统管理软件等相结合，便构成了指纹三辊闸通道门禁出入管理控制系统。

指纹三辊闸通道门禁出入管理控制系统（简称通道闸系统），具有对人员出入控制、人员统计管理、人员出入信息次数查询、员工考勤自动统计、监控联动等多种功能，它主要方便内部人员有序出入，杜绝外来人员随意进出，既方便了内部管理，又增强了内部的安保，从而为用户提供一个高效和具经济效益的工作和生活环境。

本系统以指纹作为人员身份证明及合法性的媒介，以指纹比对作为用户验证方式，通过按压指纹进出通道闸，出/入口通道设备通过识读用户指纹从而判断该用户是否准进/出，并把出/入的记录保存在系统控制器内，通过网络读取到后台软件数据库中。也可实时监控出入人员的相关信息，并进行统计。当人员进出摆闸、翼闸、全高箱式平移闸和无障碍通道时，系统还具有识别非法指纹、无效指纹或直接闯入/出通道闸报警功能。

本系统识读设备主要由系统控制器、机箱电源和指纹识别终端组成。指纹识别终端通过读取指纹信息，并将相关信息传送给系统控制器，由系统控制器判断指纹的合法性，同时发出是否开闸的指令。

本系统支持多种局域网构建方式的数据传输，支持有线局域网、光纤局域网、无线局域网和VPN虚拟局域网的数据传输。通过单位现有的内部局域网可以读取到后台软件数据库中，可以实现总部对分部的管理，也可以实现分部的自行管理，并能够实现相关数据的共享。用户只需要有一台电脑安装了管理软件，就可以随时查看单位内部局域网内所有考勤/门禁点的考勤/门禁记录。

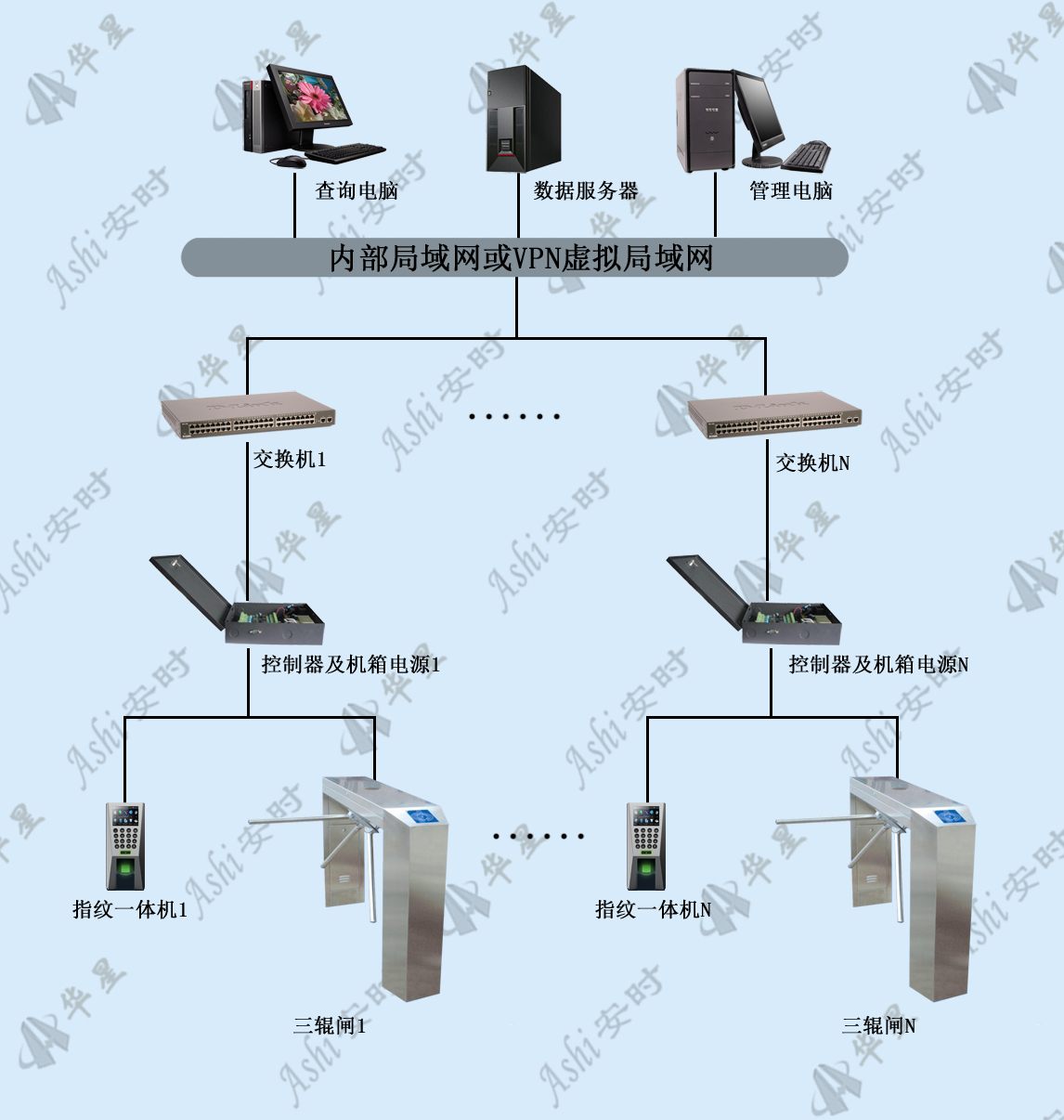

本系统主要由服务器、相关管理电脑或监视电脑、通道系统管理软件、通道控制器、机箱电源、指纹一体机和三辊闸机等组成。其系统结构图如上图1：

通道系统管理软件：通过管理电脑对所有单元进行中央管理和监控，进行相应的时钟、授权、统计管理工作。

通道控制器：存储人脸或指纹权限和进出闸机记录，并中央处理所有人脸或指纹数据上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。

机箱电源：提供系统运作的电源供应。机箱电源是给通道控制器和指纹一体机供电的专用电源，AC 220V输入，DC 12V7A输出。

指纹一体机：通过事先登记好的指纹特征，验证比对，从而确认人员的身份是否合法。

三辊闸机：设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将磁卡、条码卡、感应ID卡、感应IC卡等读卡器或指纹、人脸等生物识别类读头集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；设备的机械部分包含一个紧急控制装置，在断电时，水平位置的三叉杆会自动落杆，保证通道通畅无阻，方便人员及时疏散。
